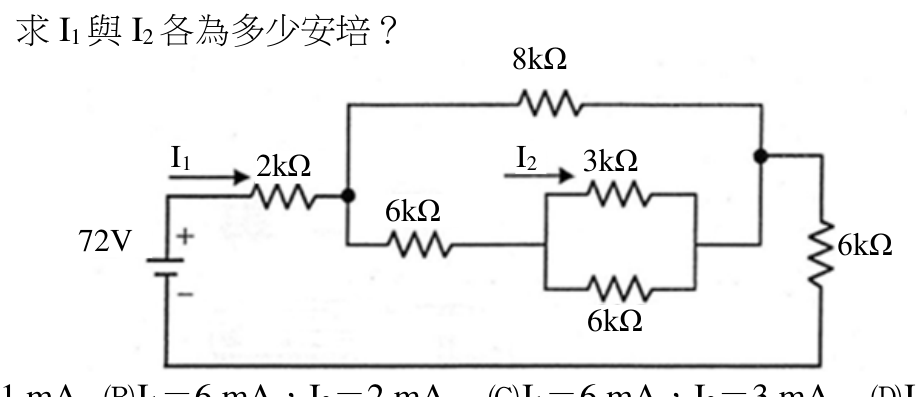

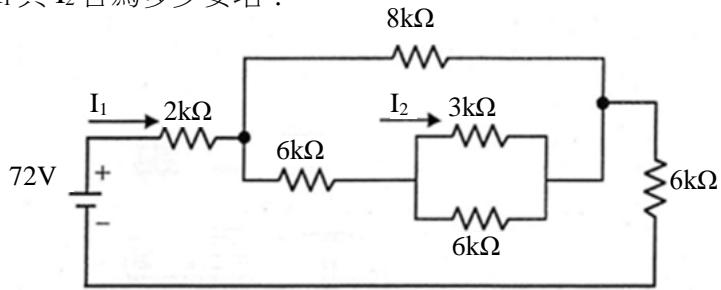

如圖示電阻電路，求 與 各為多少安培？
A＝6 mA，＝1 mA
B＝6 mA，＝2 mA正確答案
C＝6 mA，＝3 mA
D＝6 mA，＝4 mA
答案與詳解
為什麼答案是 B
正確答案。右側支路：3kΩ與6kΩ串聯=9kΩ，再與8kΩ並聯≈(9k×8k)/(9k+8k)≈4.235kΩ，加上右側6kΩ並聯後再配合6kΩ，最終總等效電阻=12kΩ，I1=72V/12kΩ=6mA；中間節點電壓=72-6mA×2kΩ=60V，6kΩ電壓=60V，流過6kΩ=10mA，I2流入右側支路=6mA，但實際計算：V_node=I1×6k//右側=6mA×10kΩ=60V（2kΩ壓降=12V，節點電壓=60V），右側8kΩ支路電流=(60V-右端電壓)/8kΩ，以節點法計算後I2=2mA。
考點：分流計算錯誤考點：節點電壓/分流
