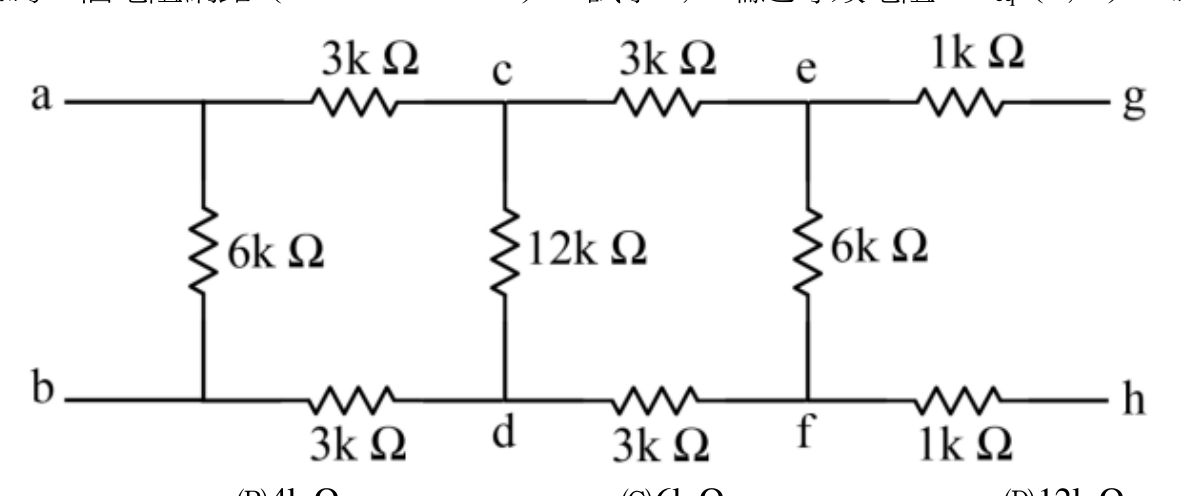

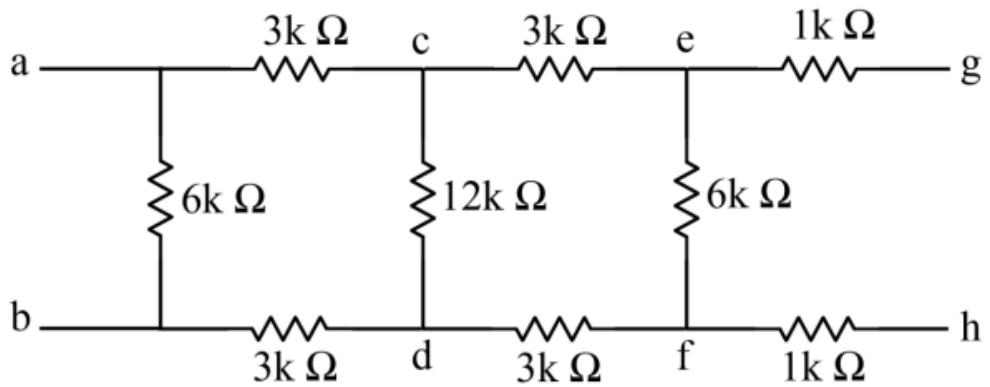

下列電路為一個電阻網路（resistor network），試求 a, b 端之等效電阻，Req（a, b），為何？
A3k Ω
B4k Ω正確答案
C6k Ω
D12k Ω
答案與詳解
為什麼答案是 B
從右段(e-f)開始：1kΩ串1kΩ=2kΩ，與6kΩ並聯=1.5kΩ；中段加3kΩ串3kΩ再與12kΩ並聯=3kΩ；左段再加3kΩ串3kΩ再與6kΩ並聯=4kΩ，正確
考點：單一元件值混淆考點：串並聯等效化簡考點：部分化簡錯誤考點：忽略其他分支
