初考-電子工程基本電學大意114 年第 16 題單選題

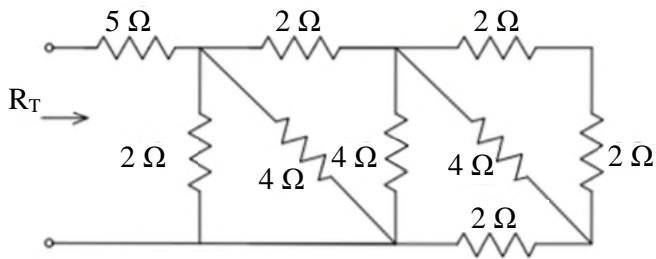

如圖所示之電路，求 RT 等效電阻為何？
A$2 \Omega$
B$5 \Omega$
C6 Ω正確答案
D$10 \Omega$
C正確答案
梯形電路化簡口訣：「從右往左，先串後並，層層剝洋蔥」。本題經多次串並聯化簡後得 6Ω。
為什麼答案是 C
正確答案。從最右端開始，2+2=4，4//4=2，2+2=4，4//4=2，2+2=4，4//4=2，2//2=1，最後 1+5=6Ω。
載入中…
完整詳解
Pro · 無限重點 梯形電路化簡口訣：「從右往左，先串後並，層層剝洋蔥」。本題經多次串並聯化簡後得 6Ω。
看到 2+2=4，4//4=2，2+2=4，4//4=2... 數字會重複出現 4 和 2，直接心算層層化簡即可秒殺，最後別忘加最左邊的 5Ω。
逐選項分析
A✕ 陷阱
這是常見陷阱答案。考生可能正確化簡到左側並聯部分得到 1Ω，但忘記加上最左側串聯的 5Ω，或者誤以為總電阻就是並聯後的結果。
B✕
可能是直接看到最左側的 5Ω 就選了，或者是化簡過程中計算錯誤，沒有正確處理右側的梯形網路。
C✓ 正確
正確答案。從最右端開始，2+2=4，4//4=2，2+2=4，4//4=2，2+2=4，4//4=2，2//2=1，最後 1+5=6Ω。
D✕
可能是將所有電阻直接相加，或是並聯公式用錯（例如當成串聯計算），導致數值過大。
梯形電路從右往左化簡步驟
| 步驟 | 位置 | 運算 | 結果 |
|---|
| 1 | 最右側上+右垂 | 2Ω + 2Ω (串聯) | 4Ω |
| 2 | 右側斜線 | 4Ω // 4Ω (並聯) | 2Ω |
| 3 | 最右側下方 | 2Ω + 2Ω (串聯) | 4Ω |
| 4 | 中間垂直 | 4Ω // 4Ω (並聯) | 2Ω |
| 5 | 中間上方 | 2Ω + 2Ω (串聯) | 4Ω |
| 6 | 左側斜線 | 4Ω // 4Ω (並聯) | 2Ω |
| 7 | 左側垂直 | 2Ω // 2Ω (並聯) | 1Ω |
| 8 | 最左側輸入 | 1Ω + 5Ω (串聯) | 6Ω |
梯形電路化簡的絕對鐵律是「從最右端（負載端）往左端（電源端）算」。如果從左往右算，會因為不知道電流分配而完全卡死，這是初學者最常犯的錯誤。
