基本電學大意105 年第 16 題單選題考點：串並聯誤算考點：漏加串聯電阻

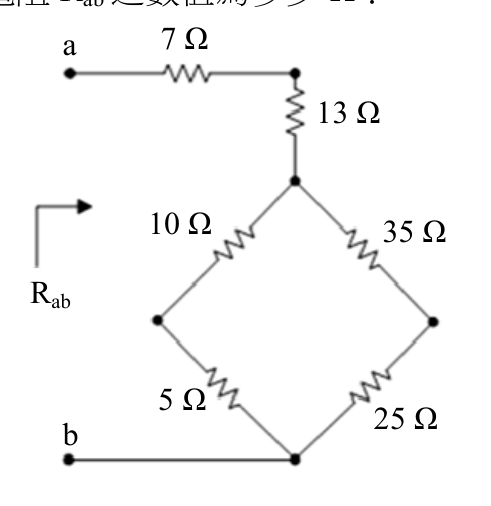

如圖示電路，該電路之等效電阻 之數值為多少 ?

題目圖片
A24
B28
C30
D32正確答案
答案與詳解
D
正確答案
從圖中找出各電阻連接關係，菱形橋接電路化簡後串接7Ω與13Ω，最終Rab=32Ω

逐選項解析

A24串並聯誤算✕ 錯誤
24Ω：忽略了13Ω或計算菱形部分時僅取一側，計算不完整，結果偏小。
B28漏加串聯電阻✕ 易錯陷阱
28Ω：常見錯誤，菱形部分算對(12Ω)但遺漏13Ω未加入，7+12+13=32才是正確，只加7+12+9=28是錯的。
C30✕ 錯誤
D32✓ 正確
