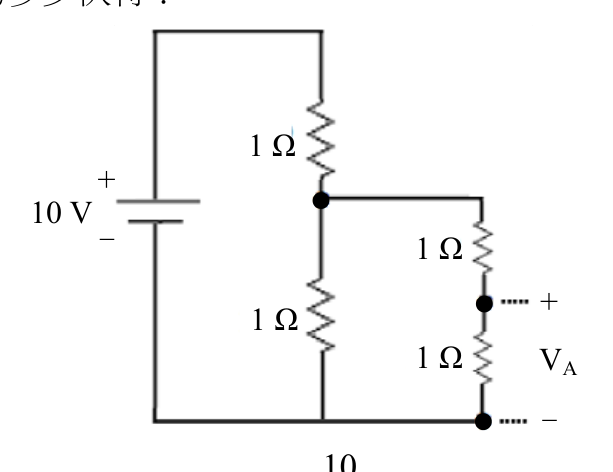

某電路如圖所示，則電壓 VA 為多少伏特？
A2正確答案
B2.5
C3
D5
答案與詳解
為什麼答案是 A
電路結構：10V電源接頂端，上方1Ω串聯後到節點，節點分左支路(1Ω)與右支路(1Ω+1Ω=2Ω)，左右並聯等效=1Ω||2Ω=2/3Ω，加上頂端1Ω共5/3Ω。總電流=10÷(1+1||2)=10÷(1+2/3)=10÷(5/3)=6A。節點電壓=6×(2/3)=4V。右支路電流=4÷2=2A，VA=2×1=2V。
考點：分壓/分流定律考點：節點電壓誤算考點：電路結構誤判考點：串並聯忽略
