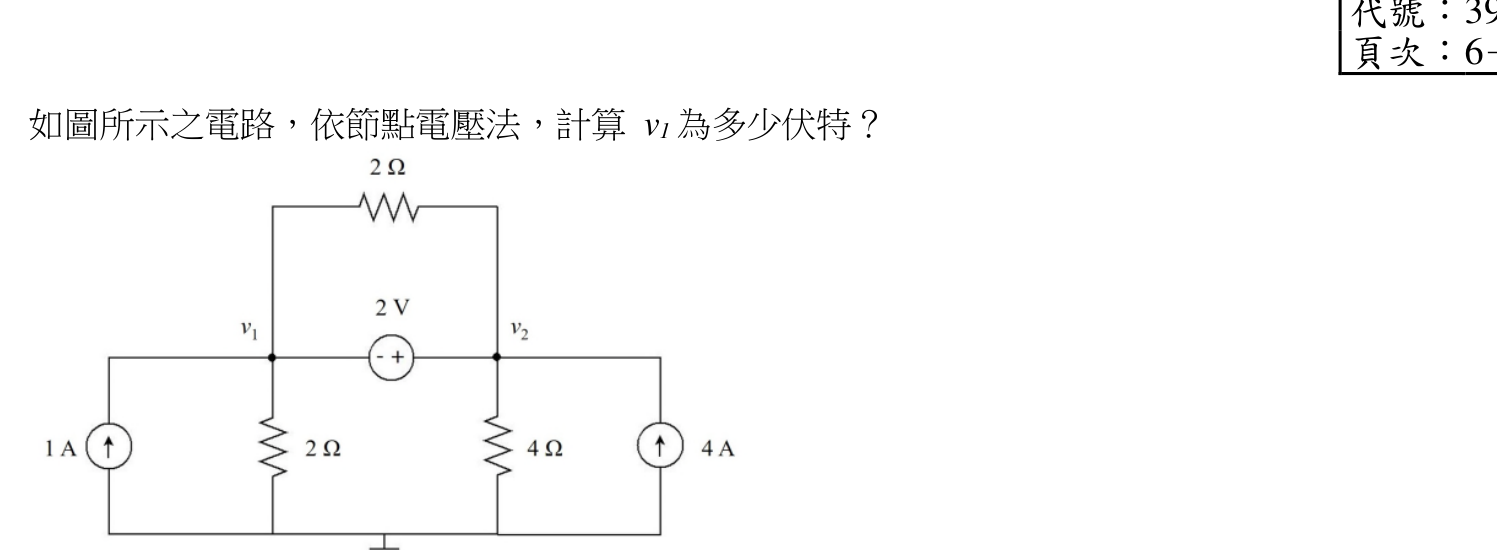

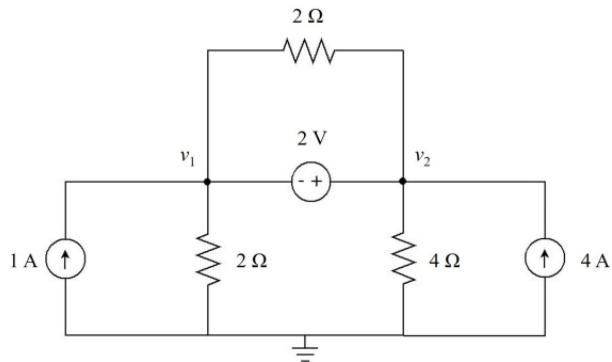

如圖所示之電路，依節點電壓法，計算 為多少伏特？
A2
B4
C6正確答案
D8
答案與詳解
為什麼答案是 C
兩節點間跨接電壓源構成超節點，電壓關係 v2 - v1 = 2。對超節點列 KCL：兩電流源注入 1+4=5A，等於兩接地電阻流出之 v1/2 + v2/4。代入 v2 = v1 + 2 得 5 = v1/2 + (v1+2)/4，整理 4.5 = (3/4)v1，解得 v1 = 6V。
考點：概念混淆考點：方程式遺漏考點：超節點分析法考點：符號方向錯誤
