公務人員特種考試基本電學大意112 年第 33 題單選題

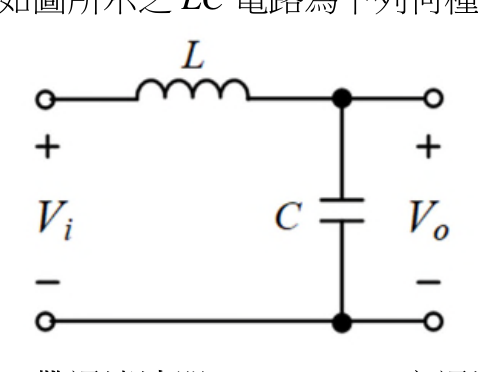

如圖所示之 LC 電路為下列何種濾波器？
A帶通濾波器
B高通濾波器
C低通濾波器正確答案
D帶拒濾波器
C正確答案
LC電路中電感L串聯在輸入路徑、電容C並聯在輸出端，低頻時電感阻抗小、電容阻抗大，訊號順利通過，為低通濾波器。
為什麼答案是 C
圖中L串聯於輸入到輸出的路徑上，C並聯在輸出端。低頻時：Z_L=jωL→小（訊號易通過）、Z_C=1/jωC→大（不旁路）；高頻時：Z_L大（阻擋）、Z_C小（旁路至地）。因此低頻通過、高頻被阻，為低通濾波器。
載入中…
完整詳解
Pro · 無限重點 LC電路中電感L串聯在輸入路徑、電容C並聯在輸出端，低頻時電感阻抗小、電容阻抗大，訊號順利通過，為低通濾波器。
電感串聯+電容並聯 = 低通濾波器（記憶：L擋高頻、C旁路高頻，兩者聯手只讓低頻過）
逐選項分析
A✕
帶通濾波器只允許特定頻帶通過，需要更複雜的RLC諧振結構，此簡單LC電路不具備此特性。
B✕ 陷阱
高通濾波器需電容串聯在訊號路徑上（高頻阻抗小才能通過）。此圖電感L串聯，低頻阻抗小，與高通邏輯相反，容易混淆。
C✓ 正確
圖中L串聯於輸入到輸出的路徑上，C並聯在輸出端。低頻時：Z_L=jωL→小（訊號易通過）、Z_C=1/jωC→大（不旁路）；高頻時：Z_L大（阻擋）、Z_C小（旁路至地）。因此低頻通過、高頻被阻，為低通濾波器。
D✕
帶拒濾波器（陷波器）會阻擋特定頻帶，需LC諧振於特定頻率，此基本LC電路結構不構成帶拒特性。
常見濾波器結構對照
| 濾波器類型 | 串聯元件 | 並聯元件 | 通過頻率 |
|---|
| 低通濾波器 ✅ | 電感 L | 電容 C | 低頻通過 |
| 高通濾波器 | 電容 C | 電感 L | 高頻通過 |
| 帶通濾波器 | LC串聯諧振 | — | 特定頻帶 |
| 帶拒濾波器 | — | LC並聯諧振 | 阻止特定頻帶 |
考生常將「電感串聯」誤判為高通（因為電感會阻抗），但電感阻抗Z_L=jωL在高頻才大、低頻才小，串聯時正好擋住高頻、讓低頻通過。務必從頻率特性出發判斷，不可只看元件位置就猜答案。
