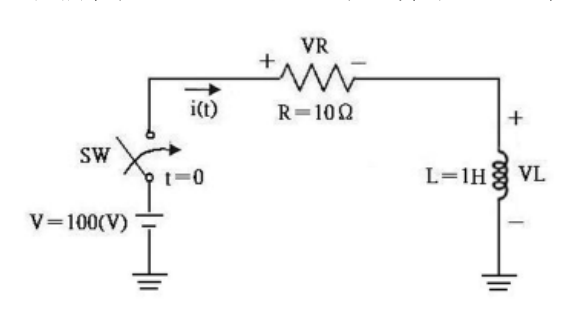

如圖所示之 RL 電路，在時間 時 SW 閉合，求跨於電感之電壓表示式 等於多少伏特(V)？
A正確答案
B
C
D
答案與詳解
逐選項解析
A$100e^{-10t}$✓ 正確
B$100(1 - \mathrm{e}^{-10\mathrm{t}})$✕ 易錯陷阱
100(1-e^(-10t))是RL電路中電流i(t)乘以R的形式（即VR的表達式），不是VL。把電阻電壓誤當電感電壓是最常見陷阱。
C$100e^{-50t}$✕ 錯誤
指數係數-50t對應τ=1/50，即R/L=50，但本題R=10Ω、L=1H，R/L=10，係數錯誤。
D$100(1 - \mathrm{e}^{-100\mathrm{t}})$✕ 錯誤
