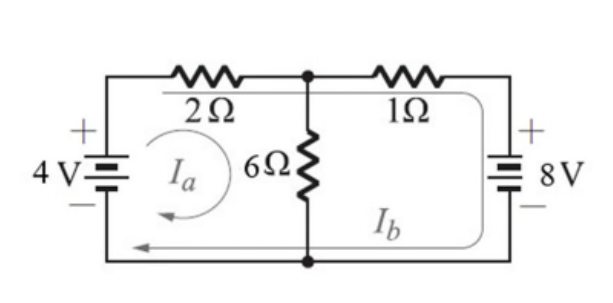

如圖所示之電路，求電路中 Ib 之值為何？
A2 A
B-2 A正確答案
C4 A
D-4 A
答案與詳解
為什麼答案是 B
Ib=-2A 為正解。右迴路(8V側)方程：1×(Ib-Ia)+6×Ib+8=0，搭配左迴路解得 Ia=1A，代入得 Ib=-2A，負號表示實際電流方向與假設方向相反。
考點：網目電流方向考點：網目電流法考點：KVL符號規則考點：迴路方程誤算
