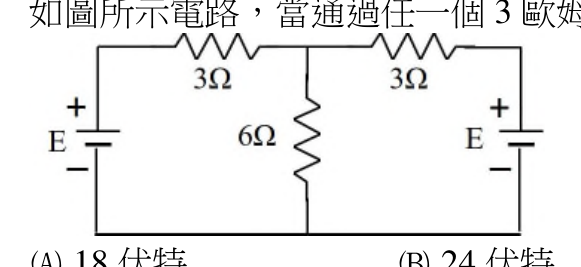

如圖所示電路，當通過任一個 3 歐姆（Ω）電阻的電流為 2 安培時，則電壓 E 可為下列何者？

正確答案30V。由圖可見：左側E與右側E極性相同（正極朝上），上方兩個3Ω各流過2A，6Ω並聯於中央節點。設左上節點A、右上節點B、中央上節點M、下方共地。每個3Ω壓降=2×3=6V。由對稱性，流過6Ω電流可由KCL求得。左迴路KVL：E = V_3Ω(左) + V_6Ω + 0（下方導線）。利用節點分析：M點電位=E-6V（從左E正極經左3Ω到M）；同理從右E：M點電位=E-6V。6Ω兩端電壓=M點電位（上端）-0（下端）=E-6V；流過6Ω的電流I_6=(E-6)/6。KCL於左上節點：流入3Ω的電流=2A，此2A來自左E，故左E電流=2A。對右E同理右E電流=2A。KCL於M節點：I_6（流入）= 左3Ω電流 - 右3Ω電流的貢獻…重新用整體KVL：對左側迴路（左E、左3Ω、6Ω、回到左E負極）：E = 2×3 + I_6×6。需求I_6：由對稱性兩側3Ω電流均為2A，KCL在上節點：I_6 = 2+2 = 4…不對，需看電流方向。圖中兩電源正極均朝上，電流從左E正極→左3Ω→節點M；從右E正極→右3Ω→節點M；兩股電流在M匯合後流過6Ω向下，I_6=2+2=4A。KVL左迴路：E = 2×3 + 4×6/2…修正：6Ω電壓=4×6=24V（但這給E=6+24=30V ✓）。故E=30V。
