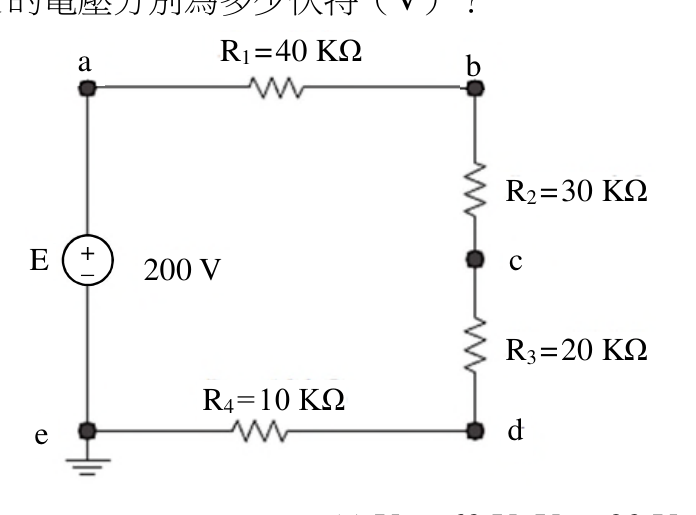

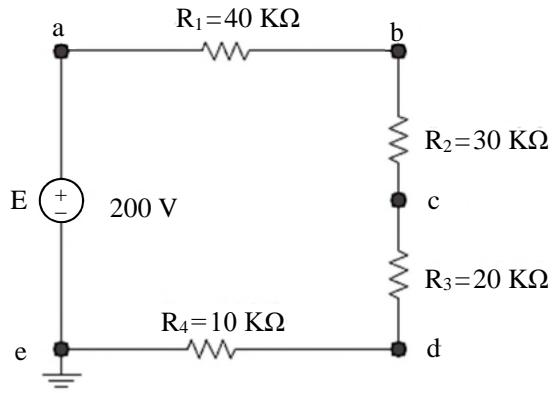

如圖所示的電路，Vab 與 Vcd 的電壓分別為多少伏特（V）？
AVab=40 V, Vcd=20 V
BVab=60 V, Vcd=30 V
CVab=80 V, Vcd=40 V正確答案
DVab=100 V, Vcd=40 V
答案與詳解
為什麼答案是 C
總阻=40+30+20+10=100KΩ，I=200/100K=2mA。Vab=R1×I=40K×2m=80V；Vcd=R3×I=20K×2m=40V，完全正確。
考點：分壓比例錯誤考點：串聯分壓定律考點：部分正確陷阱
