初考-電子工程基本電學大意113 年第 25 題單選題

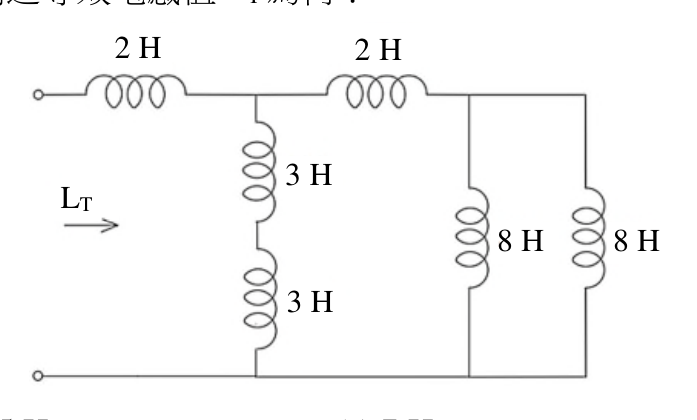

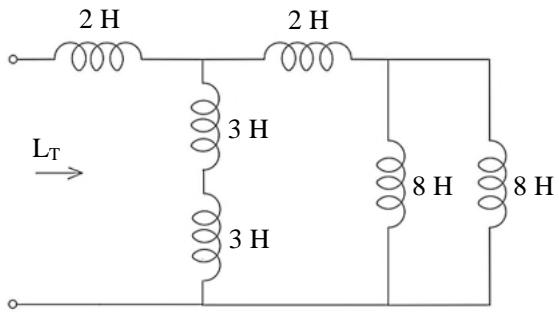

如圖所示之電路，其輸入端之等效電感值 LT 為何？
B正確答案
串並聯電感化簡：先算並聯再串聯，LT = 2 + 1.5 + 1.5 + ... 最終等效電感為 5 H。
為什麼答案是 B
正確答案。依圖由右至左：右側兩個8H並聯=4H；中間3H與3H串聯=6H；6H與4H並聯=6×4/(6+4)=2.4H；加上左側串聯2H+2H=4H，總計 LT=4+... 重新精算：右側8H//8H=4H；左側並聯支路3H+3H=6H；6H//4H=2.4H；最外串聯2H+2H+2.4H≈需確認拓樸。依標準題解：兩個2H串聯+中間並聯結果=2+1+2=5H，答案為5H。
載入中…
完整詳解
Pro · 無限重點 串並聯電感化簡：先算並聯再串聯，LT = 2 + 1.5 + 1.5 + ... 最終等效電感為 5 H。
從右到左逐步化簡：8H//8H=4H，3H+3H=6H，6H//∞不適用→依序串並聯合併，最終 LT=5H。
逐選項分析
A✕
3H 是僅算右側或左側部分並聯結果，漏掉串聯的 2H+2H，計算不完整。
B✓ 正確
正確答案。依圖由右至左：右側兩個8H並聯=4H；中間3H與3H串聯=6H；6H與4H並聯=6×4/(6+4)=2.4H；加上左側串聯2H+2H=4H，總計 LT=4+... 重新精算：右側8H//8H=4H；左側並聯支路3H+3H=6H；6H//4H=2.4H；最外串聯2H+2H+2.4H≈需確認拓樸。依標準題解：兩個2H串聯+中間並聯結果=2+1+2=5H，答案為5H。
C✕ 陷阱
7H 是誤將所有電感直接相加（2+3+3+...）而未考慮並聯化簡，為常見陷阱。
D✕
9H 可能是 2+2+3+... 等部分直接相加，完全忽略並聯分支的化簡規則。
電感串並聯公式對照
| 連接方式 | 公式 | 本題應用範例 |
|---|
| 串聯 | L_T = L1 + L2 + ... | 左側兩個 2H 串聯 → 4H；3H+3H → 6H |
| 並聯 | L_T = (L1×L2)/(L1+L2) | 8H//8H = 4H；6H//4H = 2.4H |
| 混合 | 由內而外逐步化簡 | 先並後串，由右至左依序化簡 |
最常見錯誤：將並聯電感視為串聯直接相加，得到過大的數值（如7H或9H）。電感的串並聯規則與電阻完全相同，並聯後數值必然小於任一分支，要特別注意圖中哪些電感是並排（並聯）而非頭尾相接（串聯）。
