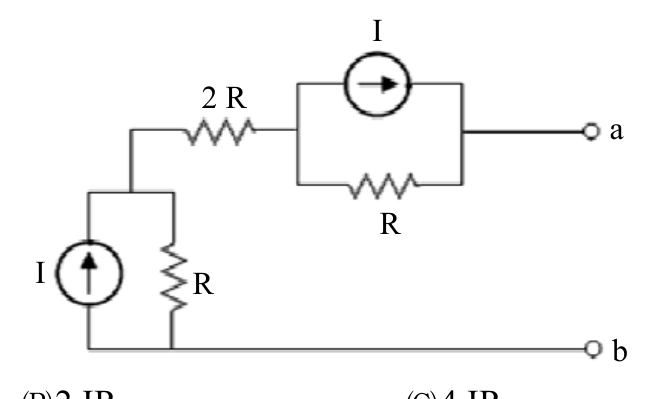

如圖，求由 a、b 兩點之間視入的戴維寧等效電壓為何？
A
B正確答案
C
D
答案與詳解
為什麼答案是 B
開路ab端：左側電流源I向上，流過下方R，底部節點電位=IR（b為參考點0）。右側電流源I向右，流過R（上方），該R兩端電壓=IR，再加上2R電阻無電流流過（ab開路），Vab = 左側IR + 右側IR = 2IR，故Vth=2IR
考點：戴維寧電壓計算考點：戴維寧等效電壓考點：KVL電壓疊加考點：電壓極性判斷
