基本電學大意105 年第 17 題單選題

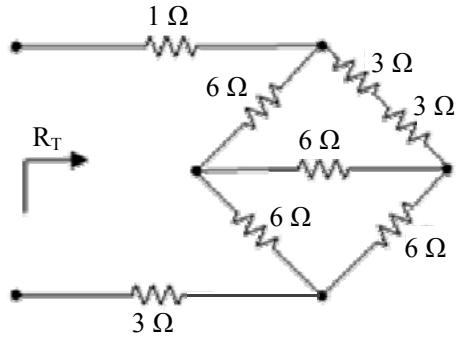

如圖示電路，等效電阻 為多少 ?

題目圖片
A6
B8
C10正確答案
D15
答案與詳解
C
正確答案
菱形電路含串並聯，逐步化簡：右菱形先算，再與左側並聯，最後加串聯電阻，RT = 10Ω

為什麼答案是 C

正確答案10Ω：圖中右側菱形由3Ω+3Ω(上路)與6Ω+6Ω(下路)並聯，上路6Ω與下路12Ω並聯=4Ω；中間橫向6Ω與此4Ω串聯後再與左上6Ω、左下6Ω適當並聯，最外層加1Ω(上串聯)與3Ω(下串聯)，總計RT=10Ω

載入中…

基本電學大意 相關題目

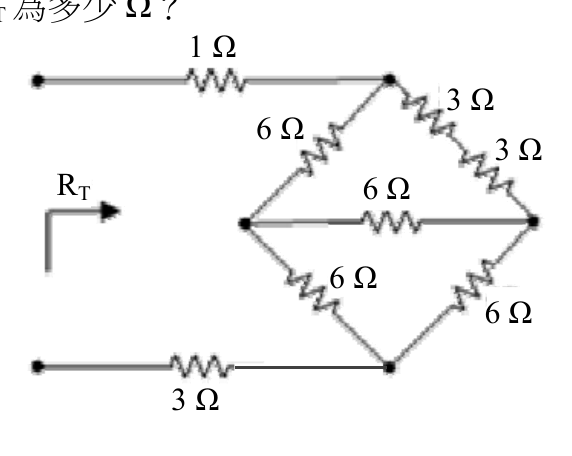

如圖所示之電路，其等效電阻 Rab 之阻值為 2 Ω，則電阻 R 為多少 Ω？
