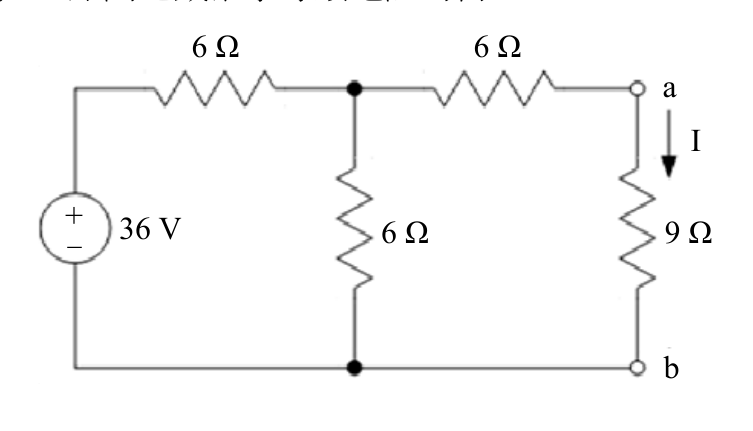

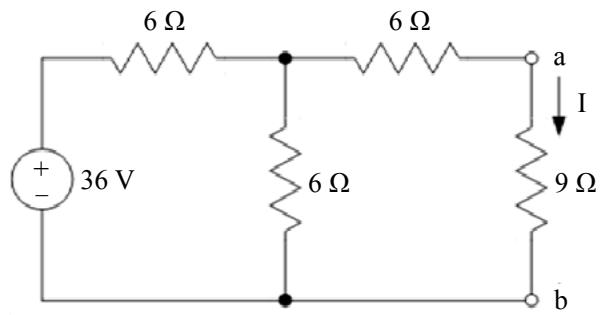

試求圖中 9 Ω 電阻兩端 a-b 點間之戴維寧等效電阻為何？
A3 Ω
B6 Ω
C9 Ω正確答案
D18 Ω
答案與詳解
為什麼答案是 C
電壓源短路後：左側6Ω與中間垂直6Ω並聯 = (6×6)/(6+6) = 3Ω；再與右側6Ω串聯 = 3+6 = 9Ω，即為a-b端戴維寧等效電阻。
考點：部分計算遺漏考點：直覺誤判考點：戴維寧等效電阻考點：拓樸誤判
載入中…
電壓源短路後：左側6Ω與中間垂直6Ω並聯 = (6×6)/(6+6) = 3Ω；再與右側6Ω串聯 = 3+6 = 9Ω，即為a-b端戴維寧等效電阻。
