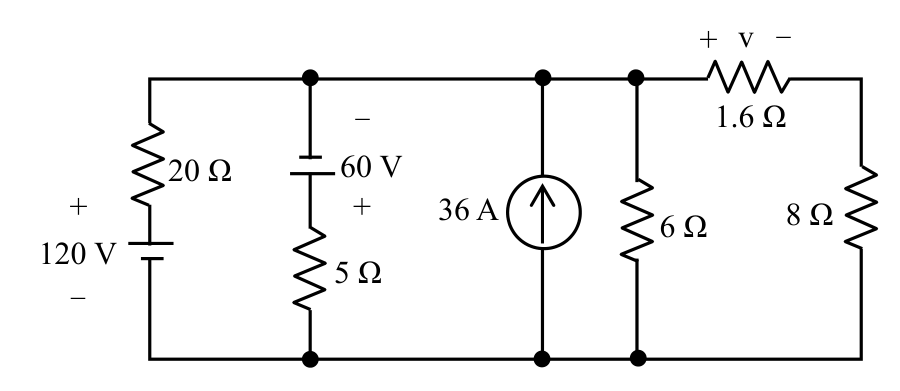

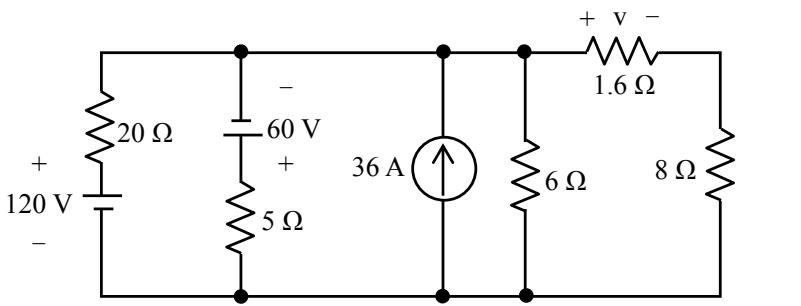

【105 警察鐵路】基本電學大意第11題：如圖示之電路，求電壓 v 之值約為何？答案與詳解

B

正確答案

用節點電壓法分析含120V電壓源、60V電壓源、36A電流源的複雜電路，求1.6Ω電阻兩端電壓v≈9.6V。

為什麼答案是 B

以底部匯流排為參考節點(0V)，左側節點V1=120V(由120V電壓源固定)。60V電壓源串5Ω構成超節點：上方節點V2，下方節點V3，V2−V3=60V且V3對應5Ω接地端。設右側中間節點為Vx(接6Ω對地)，右上節點為Vy(接1.6Ω頂端)。由(120−V2)/20 + 36 = V2/支路電流...經完整KCL計算，流過1.6Ω的電流≈6A，v=1.6×6=9.6V。

考點：節點電壓計算錯誤考點：節點電壓法KCL考點：電流源錯誤應用考點：直接誤讀電壓源
