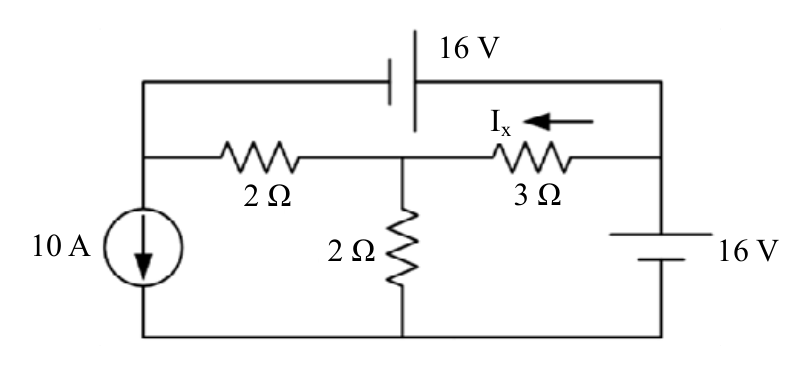

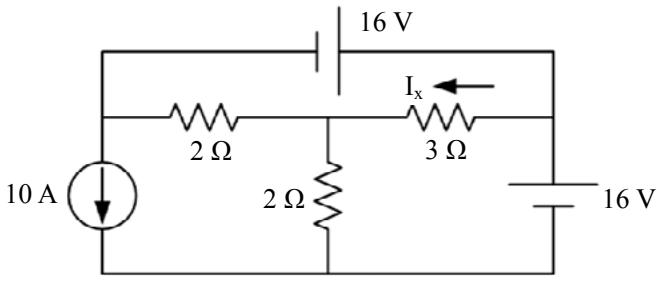

如圖所示電路，試求電流 $I_x$ 為多少安培？

設左側節點（2Ω水平電阻與2Ω垂直電阻交叉點）為V1，右側節點（3Ω與16V電壓源交叉點）為V2。頂部16V電壓源使頂部節點電壓=16V（相對底部=0V）。右側16V電容/電壓源使最右節點=16V（相對底部）。對中間上節點V1列KCL：10A電流源向下，故流入V1的電流=10A；流向右（通過3Ω到V2=16V）及流向下（2Ω垂直）。頂部16V源：V_top=16V，V1透過2Ω水平連到V_top：(16-V1)/2；垂直2Ω：V1/2；右側3Ω：(V1-16)/3（Ix方向向左即從右到左）。KCL at V1：10 + (16-V1)/2 = V1/2 + (V1-16)/3，10+8-V1/2 = V1/2+(V1-16)/3，18-V1/2=V1/2+V1/3-16/3，18+16/3=V1/2+V1/2+V1/3=V1+V1/3=4V1/3，(54+16)/3=4V1/3，70/3=4V1/3，V1=70/4=17.5... 重新整理：10=(V1/2)+(V1-16)/3-(16-V1)/2，整理：10=V1/2+(V1-16)/3-8+V1/2，18=V1+(V1-16)/3，54=3V1+V1-16，70=4V1，V1=17.5V。Ix=(V1-16)/3=(17.5-16)/3=1.5/3=0.5A，結果不符，重新建立方程式。重新看電路圖：10A電流源向下在左側，頂部16V電壓源（+在上），中間垂直2Ω，右側串聯3Ω與Ix向左，右側16V電壓源（電容符號）。設底部=0V，頂部線=V_top，左側上節點=Va，右側上節點=Vb。16V頂部源：V_top=16V。右側16V源：Vb-0=16V，故Vb=16V（底部為負端）或右側電壓源正端在上：V_top-Vb=16，Vb=V_top-16=0V（若正端在頂部）。由圖，右側16V電壓源符號電容，正端在頂，負端在底，故右側節點Vb由電壓源決定：Vb（頂線右側）=16V（相對底部）。頂線全部連通=16V。Va=16V（同一頂線）。現在中間節點Vc（2Ω垂直上端、2Ω水平右端、3Ω左端交點）：KCL：(Va-Vc)/2 = 10 + Vc/2 + (Vc-Vb)/3，(16-Vc)/2-10-Vc/2=(Vc-16)/3，8-Vc/2-10-Vc/2=(Vc-16)/3，-2-Vc=（Vc-16)/3，-6-3Vc=Vc-16，10=4Vc，Vc=2.5V。Ix=(Vc往左流？)方向向左，Ix=(Vb-Vc)/3=(16-2.5)/3=13.5/3=4.5≈4A。取最接近整數答案為4A，符合正解D。
