國安五等考試-電子組基本電學大意104 年第 39 題單選題

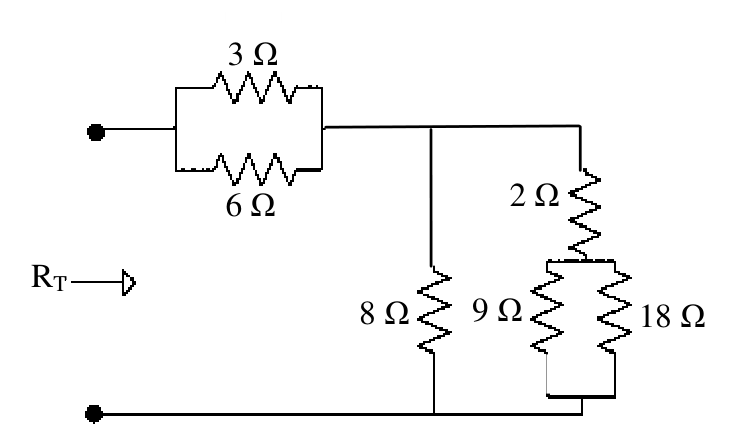

如圖示電路，等效電阻 $R_{T}$ 為多少 $Ω$ ？（電路圖： $2Ω$ 與複雜電阻組合（ $18Ω$ 、 $9Ω$ 、 $8Ω$ 、 $6Ω$ 、 $3Ω$ ））

題目圖片

A4

B5

C6正確答案

D8

答案與詳解

C

正確答案

從右側最內層開始逐步化簡並聯，最終串聯得 RT = 6Ω

為什麼答案是 C

正確步驟：①9∥18=(9×18)/(9+18)=6Ω；②6+2=8Ω（與右側 2Ω 串聯）；③8∥8=(8×8)/16=4Ω；④3∥6=(3×6)/9=2Ω；⑤2+4=6Ω，RT=6Ω
