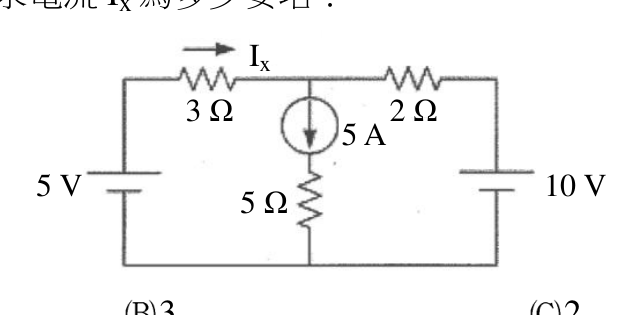

如圖所示電路，試求電流 $I_x$ 為多少安培？（電路圖：$5$ A 電流、$10$ V 與 $5$ V 電源、$3\Omega$ 與 $2\Omega$ 電阻組合）

設中間上節點電壓V，KCL：流入=流出。5A電流源向下流出節點，左側5V電源接地。 (V-5)/3 + (V-10)/2 = 5（5A電流源從節點流向5Ω） 乘以6：2(V-5)+3(V-10)=30 → 2V-10+3V-30=30 → 5V=70 → V=14V 重新驗算：節點上方，5A電流源箭頭向下（從節點流出至5Ω往下） KCL於上節點（電流離開為正）：(V-5)/3 + (V-10)/2 - 5 = 0 2(V-5)+3(V-10)=30 → 5V-40=30 → 5V=70 → V=14？ 再確認：(14-5)/3=3A，(14-10)/2=2A，3+2=5A ✓ Ix=(V-5)/3=(14-5)/3=9/3=3A → 得B=3A？ 重新審圖：5A電流源箭頭向下（從上節點流入5Ω到地），為流出上節點。 KCL（流出上節點）：Ix + I_2Ω + I_5A = 0，或流入=流出。 Ix向右（從左往右流過3Ω），定義：左側5V正極在上，右側10V正極在上。 設上節點電壓V（對地）： 從左：(5-V)/3，從右：(10-V)/2，5A向下流出節點。 KCL流入節點：(5-V)/3 + (10-V)/2 - 5 = 0 乘以6：2(5-V)+3(10-V)=30 10-2V+30-3V=30 → 40-5V=30 → 5V=10 → V=2V Ix=(5-V)/3=(5-2)/3=3/3=1A ✓ 答案D正確，Ix=1A。
