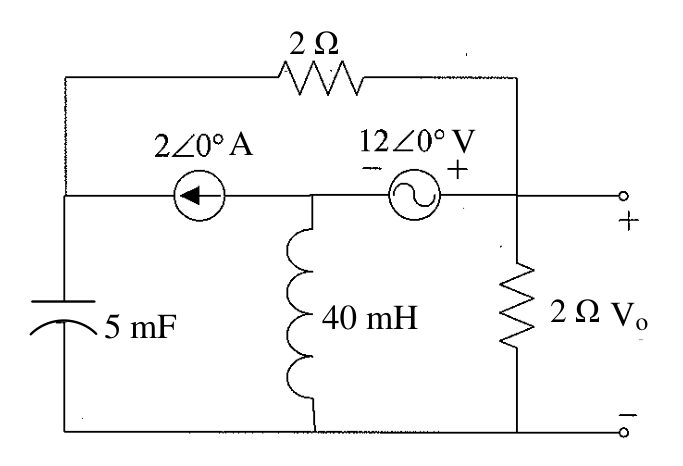

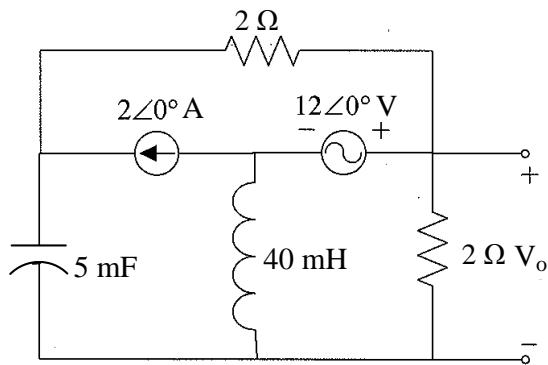

假設電源頻率均為 HZ，試求電壓 ：（電路圖： mF 電容、 mH 電感、 電阻組合）
A V
B V
C V正確答案
D V
答案與詳解
為什麼答案是 C
正確答案。ω=100 rad/s時Zc=-j2Ω、ZL=j4Ω，以節點分析對中間節點列方程，疊加2∠0°A電流源與12∠0°V電壓源貢獻，最終2Ω負載電壓Vo≈5.5∠-104°V，大小與相角均符合計算結果。
載入中…
正確答案。ω=100 rad/s時Zc=-j2Ω、ZL=j4Ω，以節點分析對中間節點列方程，疊加2∠0°A電流源與12∠0°V電壓源貢獻，最終2Ω負載電壓Vo≈5.5∠-104°V，大小與相角均符合計算結果。
