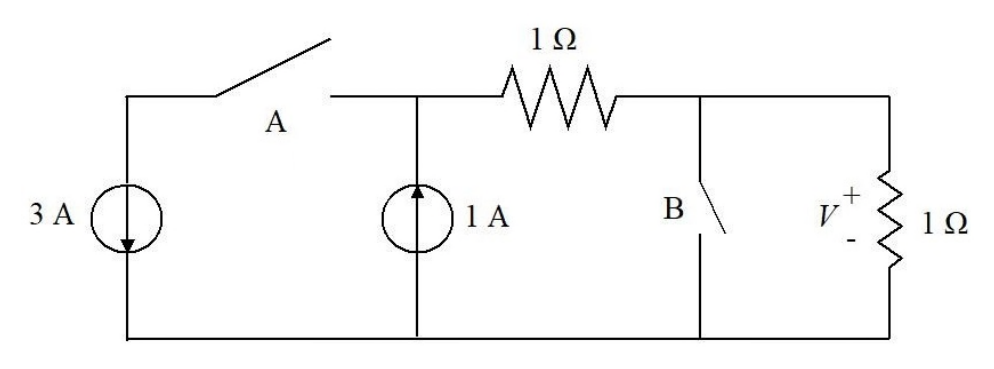

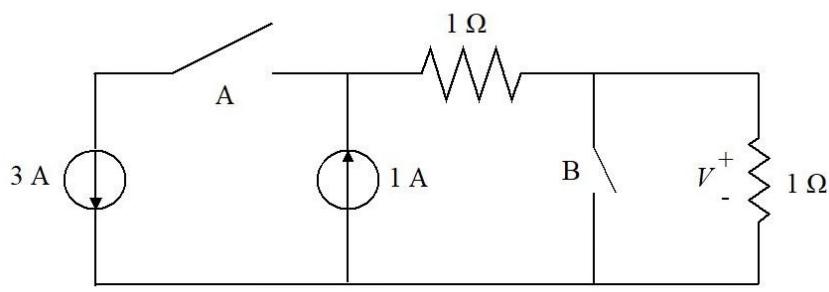

如圖所示，如果開關 A 為閉合、開關 B 為打開狀態時，電壓 V 為多少伏特？
A-2正確答案
B-1
C0
D1
答案與詳解
為什麼答案是 A
開關B打開後右側1Ω無電流通過，節點B電壓僅由左側電路決定。電路中3A電流源向下（流出頂部節點A），1A電流源向上（流入節點A）。KCL於節點A：流出3A、流入1A，差值2A流過中間1Ω電阻。節點A對地電壓 = −1A × 1Ω（依方向）計算，最終V端標示V+在下端，V = −2V。
載入中…
開關B打開後右側1Ω無電流通過，節點B電壓僅由左側電路決定。電路中3A電流源向下（流出頂部節點A），1A電流源向上（流入節點A）。KCL於節點A：流出3A、流入1A，差值2A流過中間1Ω電阻。節點A對地電壓 = −1A × 1Ω（依方向）計算，最終V端標示V+在下端，V = −2V。
