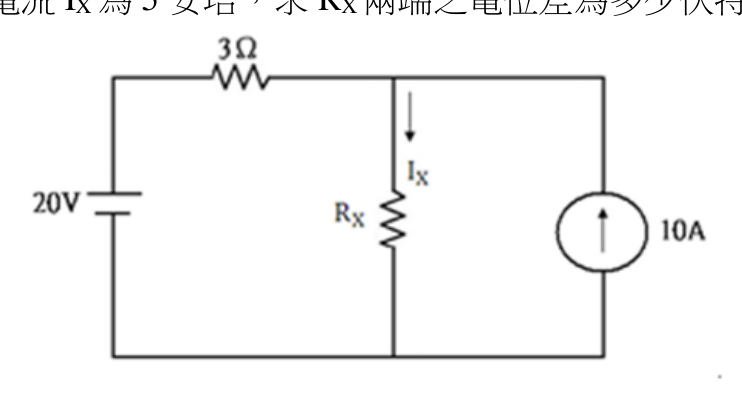

如圖所示之電阻電路，電流 $I_X$ 為 5 安培，求 $R_X$ 兩端之電位差為多少伏特？

正確答案。由圖可知：左側迴路含20V電源與3Ω串聯，右側有Rx與10A電流源並聯。依KCL：上方節點中，流過3Ω的電流I_3=Ix+10A=5+10=15A（Ix向下5A，10A電流源向上，故流入節點的電流為10A，流出為Ix=5A，流過3Ω為15A）。依KVL：V_Rx = 20V - 3Ω×I_3 = 20 - 3×(-5)。重新整理：電流源10A向上，Ix=5A向下，故流過3Ω的電流由左至右為I_3。KCL於上節點：I_3 = Ix + 10A（10A源向上流入節點，Ix向下離開，I_3由3Ω流入）→ 但需確認方向。從圖：20V正極在上，3Ω在上方串聯，Rx在中間，10A電流源在右側箭頭向上。設上節點電壓為V_top，下節點為0V（接地）。KCL於上節點：(20-V_top)/3 = Ix + （-10A）？重新：(20-V_top)/3流入，10A電流源向上流出節點，Ix=5A向下流出節點。KCL：(20-V_top)/3 = 5 + 10 = 15A → 20-V_top=45 → V_top=-25V。這樣V_Rx=V_top=−25V不合。再重新看圖：20V電源左側，正極上，負極下；3Ω在上方橫向；Rx在中間垂直；10A電流源在右側向上。上節點連接3Ω右端、Rx上端、10A電流源上端。下節點接地。KCL上節點：從20V流過3Ω進來的電流=(20V-V_node)/3；Ix=5A從上往下流過Rx，離開上節點；10A電流源箭頭向上，電流從下流向上，流入上節點。KCL：(20-V_node)/3 + 10 = 5 → (20-V_node)/3 = -5 → 20-V_node=-15 → V_node=35V。V_Rx=V_node=35V。
