五等-電子工程基本電學大意111 年第 12 題單選題考點：電流方向判斷考點：戴維寧計算錯誤

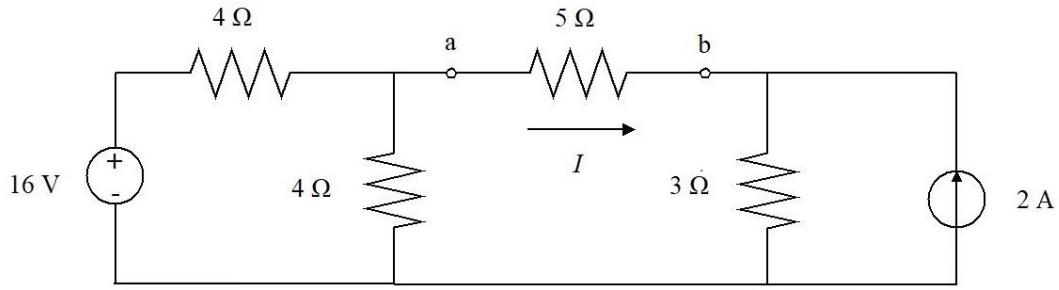

如圖所示之電路，依戴維寧定理計算通過 電阻之電流 I 為多少安培（A）？

題目圖片
A
B
C
D正確答案
答案與詳解
D
正確答案
用戴維寧定理：先求開路電壓Vth，再求等效電阻Rth，最後I=Vth/(Rth+5Ω)，答案為0.2A。

逐選項解析

A-0.2電流方向判斷✕ 易錯陷阱
-0.2A符號錯誤，計算大小正確但方向判斷反了，需注意電流I箭頭方向（圖中從a到b，即向右），故為正值。
B-0.1戴維寧計算錯誤✕ 錯誤
-0.1A大小與符號均錯誤，可能誤算Vth或Rth其中一個數值。
C0.1✕ 錯誤
D0.2✓ 正確
登入查看完整解析

立即註冊,看完整詳解

這題的完整詳解,註冊就能看 · 每天 2 題免費

精選詳解
  • 完整逐選項解析
  • 秒殺解題技巧與破題關鍵
  • 關鍵知識表整理
  • 陷阱與易錯提醒
  • 同考點歷屆題庫連續刷題與錯題本
立即註冊觀看完整詳解 已有帳號?登入
接著練習整份考卷查看 111 年 五等-電子工程《基本電學大意》完整試題與解答
