基本電學大意108 年第 18 題單選題

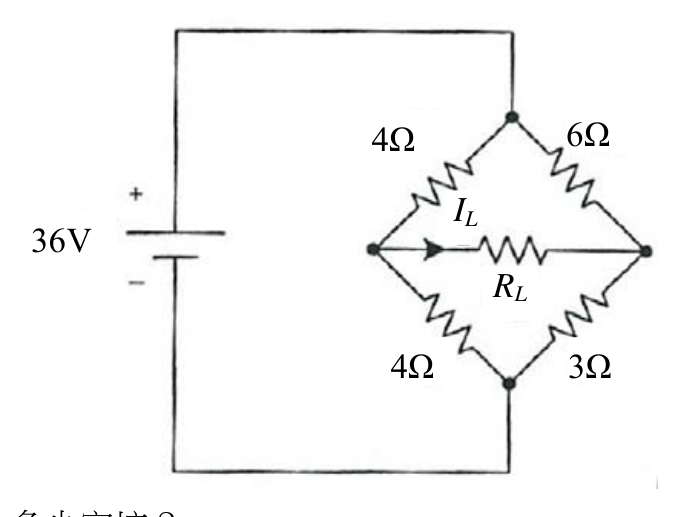

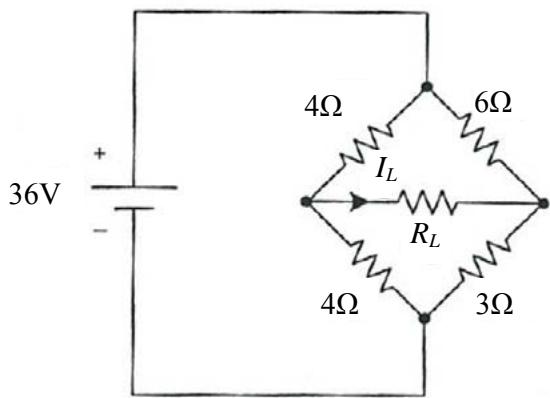

如下圖所示，若 ，則圖中 為多少安培？

題目圖片
A0.5
B1正確答案
C2
D4
答案與詳解
B
正確答案
戴維寧定理求IL：先算開路電壓Vth，再算等效內阻Rth，最後IL=Vth/(Rth+RL)=1A

為什麼答案是 B

Vth=開路電壓：上路總電阻4+4=8Ω，下路總電阻6+3=9Ω。Vth=36×(4/8)−36×(3/9)=18−12=6V。Rth=(4//4)+(6//3)=2+2=4Ω。IL=Vth/(Rth+RL)=6/(4+2)=1A。
