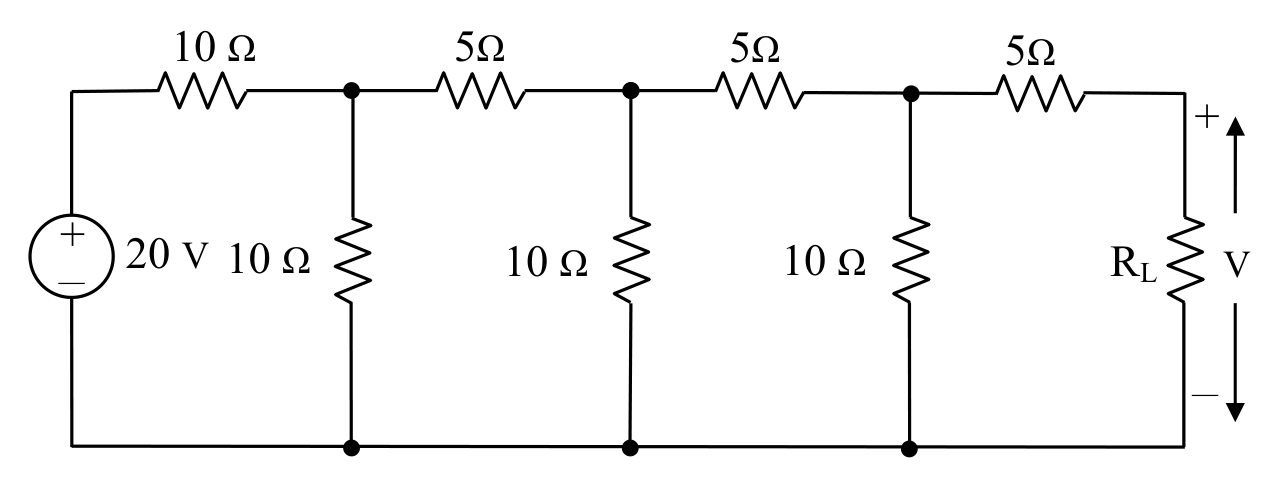

如下圖所示電路，若 $R_{L}=10\ \Omega$ ，則 $R_{L}$ 兩端的電位差 V 為何？

正確答案為 A、B、C、D。梯形電阻網路（R-2R ladder）求RL兩端電壓，使用戴維寧定理或逐段化簡，答案V=5V。

共 3 類科共用卷

鐵路人員考試高員三級-電力工程鐵路人員考試高員三級-電子工程鐵路人員員級考試-機檢工程

基本電學大意104 年第 5 題單選題

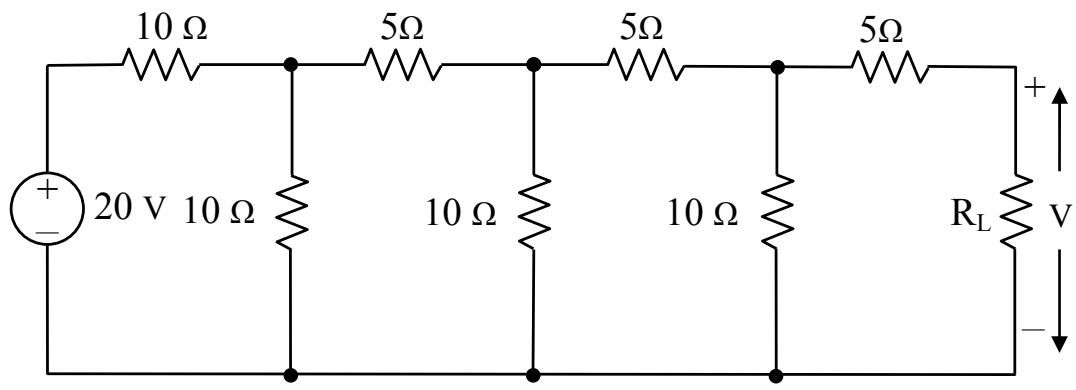

如下圖所示電路，若 $R_{L} = 10Ω$ ，則 $R_{L}$ 兩端的電位差 $V$ 為何？

5 V

正確答案

8 V

正確答案

10 V

正確答案

12 V

正確答案

答案與詳解

A、B、C、D

正確答案

梯形電阻網路（R-2R ladder）求RL兩端電壓，使用戴維寧定理或逐段化簡，答案V=5V。

逐段化簡後，戴維寧等效電源Vth=10V、Rth=10Ω，RL=10Ω分壓得V=10×10/(10+10)=5V，正確答案。
