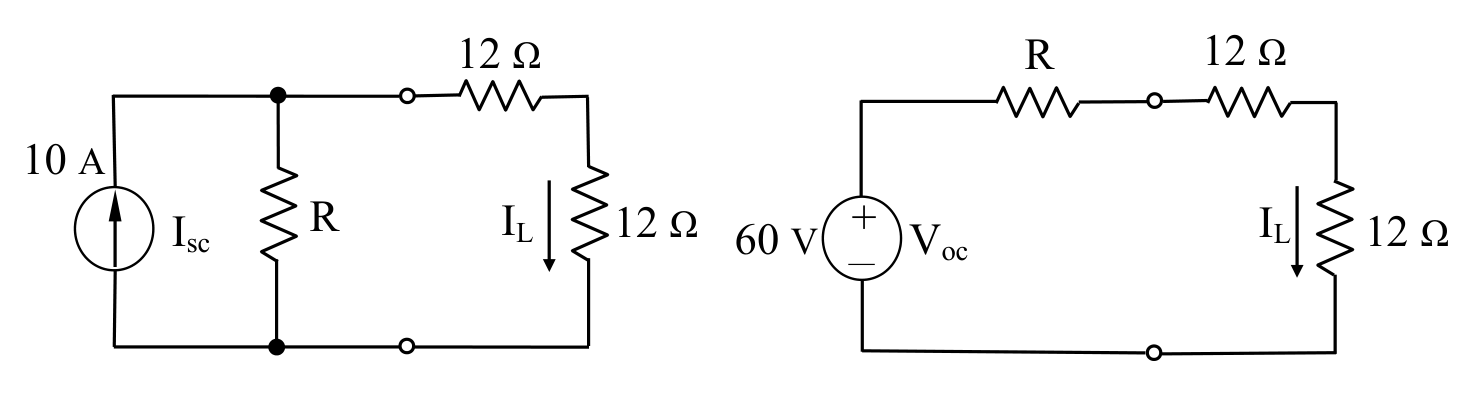

右圖為左圖之戴維寧等效電路，其中IL為2A，則電阻R之值為何？
A5Ω
B6Ω正確答案
C10Ω
D12Ω
答案與詳解
為什麼答案是 B
R=6Ω時：左圖開路（斷開負載端），Voc=10A×6Ω=60V（電流源10A全流過R，因外接端開路無電流流過12Ω串聯電阻）。Rth：電流源開路，從端點看入=R//∞=6Ω（12Ω串聯支路斷開）。右圖（戴維寧等效）：Voc=60V（題目右圖已標示60V電壓源，驗證！），IL=Voc/(Rth+R_series+12)=60/(6+12+12)... 但右圖結構為60V串R串12Ω，再並聯12Ω負載。IL=60/(R+12+12)=60/(6+12+12)=60/30=2A ✓
考點：戴維寧等效錯誤代入考點：戴維寧等效正確解考點：數值驗證不符
