基本電學大意104 年第 12 題單選題

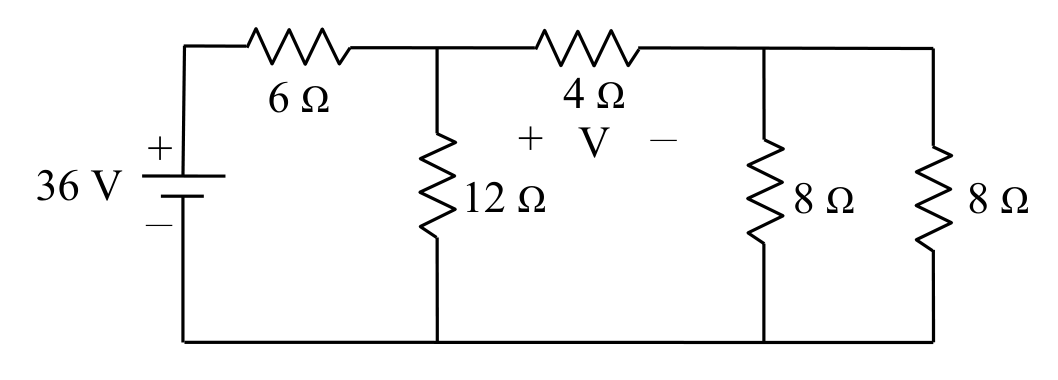

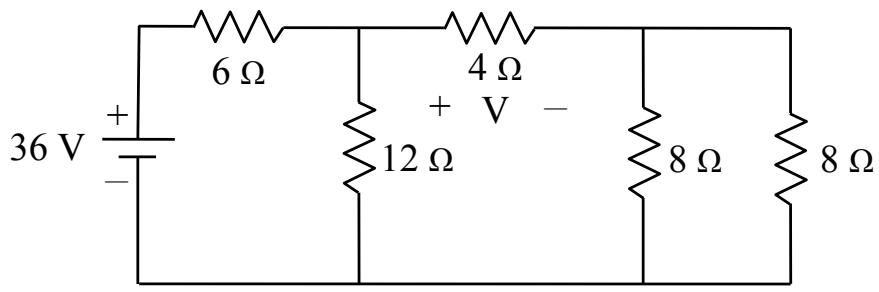

如圖所示電路，電阻上之兩端電壓為多少伏特？

題目圖片
A4
B6
C8正確答案
D10
答案與詳解
C
正確答案
電路中8Ω並聯後與4Ω串聯，用分壓/KVL求4Ω兩端電壓V=8V

為什麼答案是 C

正確答案。右側8Ω//8Ω=4Ω，4Ω串聯後等效右半段為4Ω。左半段6Ω串12Ω//右段，計算流過4Ω電流=2A，V=2×4=8V
