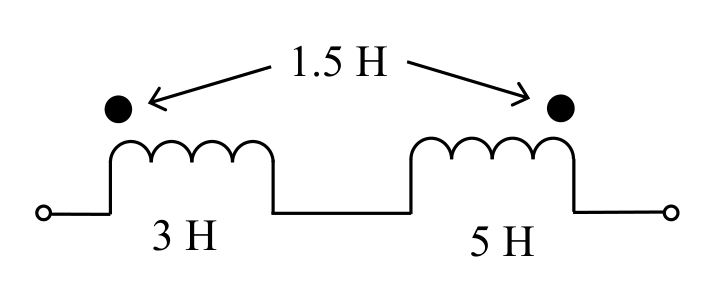

將亨利與亨利的電感器串聯使用，如下圖所示。已知兩者間的互感為亨利，則串聯後之等效電感值應為多少亨利？
A
B
C正確答案
D
答案與詳解
為什麼答案是 C
圖中兩線圈點記號：左圈點在左上端（靠近電源側），右圈點在右上端（靠近輸出側），箭頭標示互感1.5 H方向由左指向右。電流自左端流入左線圈非點端，由點端流出後進入右線圈非點端，構成差動（去磁）串聯，Leq = 3+5−2×1.5 = 5 H。
考點：忽略互感陷阱考點：互感係數未×2考點：差動串聯去磁考點：無效干擾選項
載入中…
圖中兩線圈點記號：左圈點在左上端（靠近電源側），右圈點在右上端（靠近輸出側），箭頭標示互感1.5 H方向由左指向右。電流自左端流入左線圈非點端，由點端流出後進入右線圈非點端，構成差動（去磁）串聯，Leq = 3+5−2×1.5 = 5 H。
