基本電學大意104 年第 19 題單選題

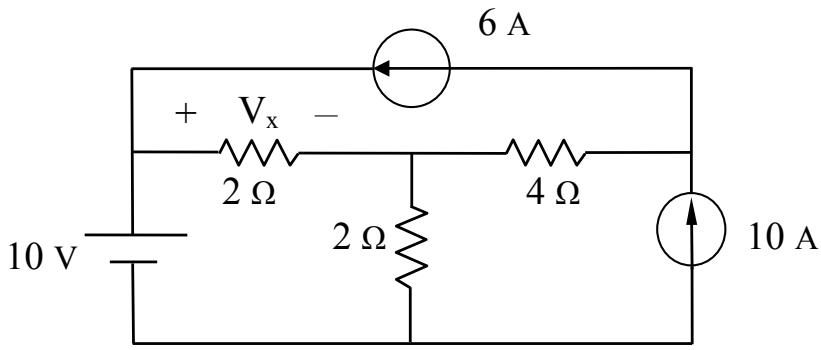

如圖所示電路，試求電壓VX為多少伏特？

題目圖片
A1正確答案
B2
C3
D4
答案與詳解
A
正確答案
運用克希荷夫電流定律(KCL)，先求出未知支路電流，再對中間節點列式求得電壓，即可輕鬆算出目標電壓差。

為什麼答案是 A

依據KCL算出中間節點電壓為9V，Vx為10V與9V之電壓差，即10V - 9V = 1V。

載入中…

基本電學大意 相關題目

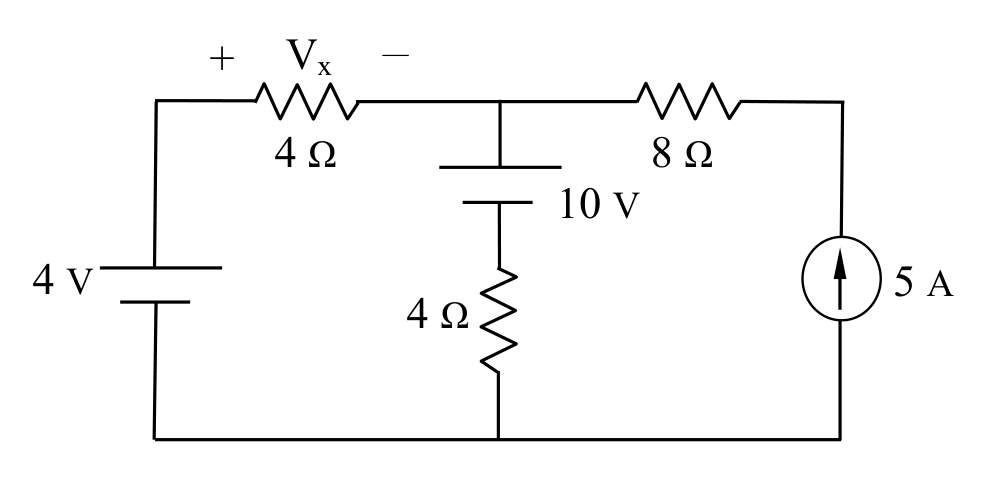

如圖所示之多電源電路，求 Vx 的值為何？
