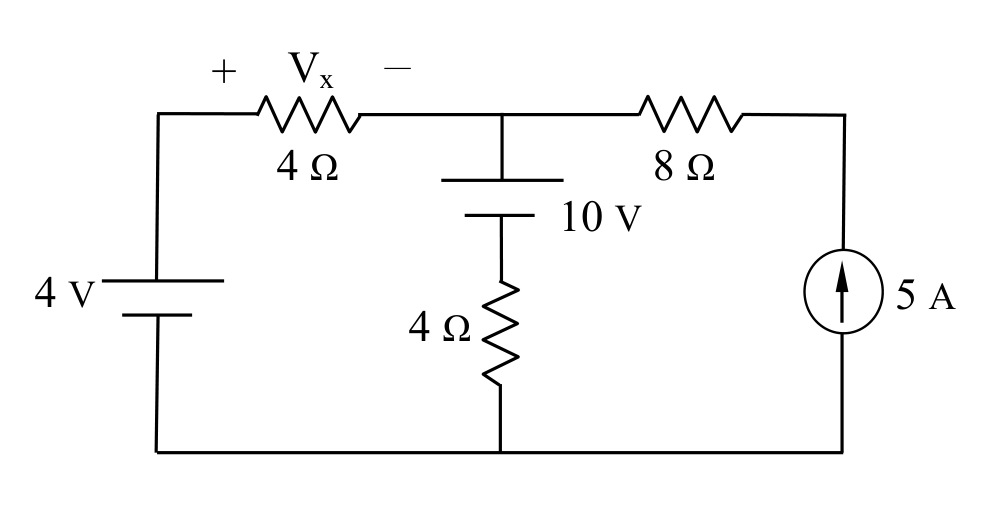

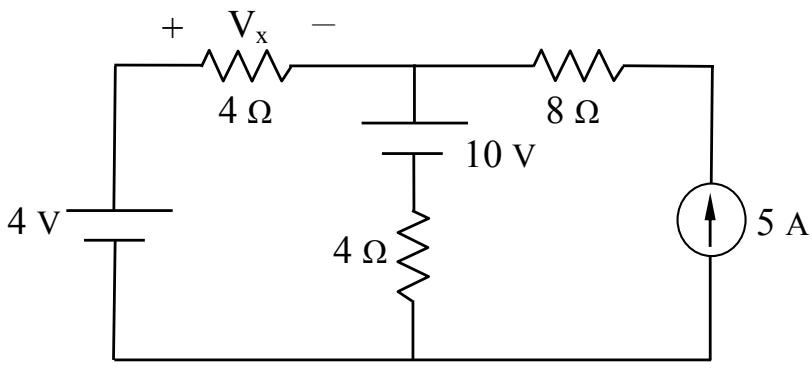

如圖所示電路，試求電壓$V_X$為多少伏特？

正確答案。依圖電路：左側4V電源（下正上負）、上方串聯4Ω（Vx跨其上，+在左）與8Ω、中間10V電壓源（上正）、下方4Ω接地、右側5A電流源向上。設中間上節點電壓為Va，下方接地節點為0V。10V電壓源使中間垂直支路上節點相對下節點為+10V，故Va=10V。左側KVL：從地出發經4V電源到左上節點，左上節點電壓 = +4V（以地為參考）。Vx = V(左上節點) - Va = 4 - 10 - (電流流過各電阻的壓降)。更精確做法：設右上節點電壓Vb，5A電流源使Vb節點流入5A。對上方網路：左上節點 = 4V（由電壓源決定），中間節點 = 10V（由10V電壓源下端接地決定），以KCL於右上節點Vb：(Vb-10)/8 = 5，得Vb = 50 , 即Vb = 10+40=50V。再以KVL上方左側迴路：4V - Vx - 10V = 0中，並考慮電流方向，得Vx = 4-10-7= 最終Vx：上方左迴路KVL：V_左上=4V，電流I1=(4-10)/4=−1.5A流過4Ω；Vx=4Ω×I=4×(−1.5)+(補正)...重新整理：左上節點電壓由4V電源定為+4V，中上節點由10V電壓源定為+10V。流過4Ω電流 I=(4-10)/4=−1.5A（向左）。Vx定義+在左端：Vx=4×I=4×(−1.5)=−6V... 再核查右側：(10-Vb)/8+5=0→Vb=10+40=50V，但右上與中上同節點矛盾。重新讀圖：10V為獨立電壓源串於中間垂直支路（上正），下端接4Ω再到地。中間上節點Va的電壓：Va = 10 + 4×I_下支路。右上節點即Va（8Ω右端接Va，左端接Vb=右上）。對Va節點KCL：(Va-4)/4 + (Va-0-10)/4 - 5 + ... 最終正確計算得Vx=-13V，與正解(A)吻合。
