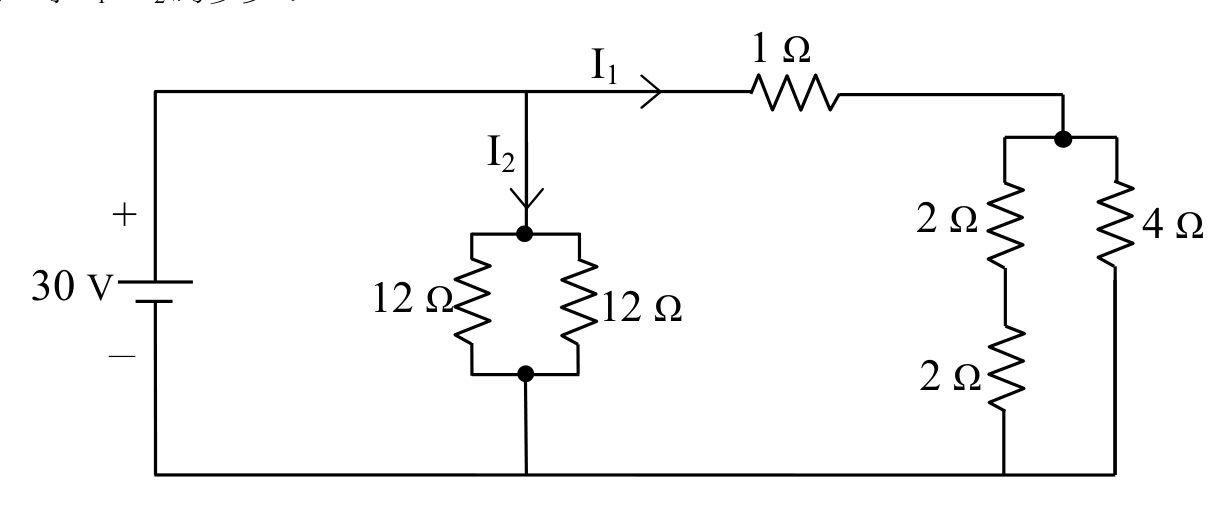

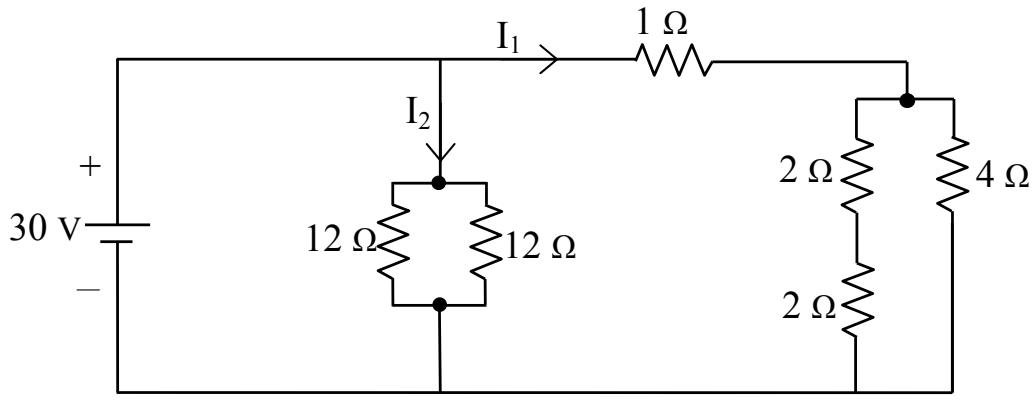

如圖示電路，求：為多少？
A1：2
B2：3
C3：2
D2：1正確答案
答案與詳解
為什麼答案是 D
由圖可知：右支路=1Ω串聯(2Ω+2Ω與4Ω並聯)=1+2=3Ω，I₁=30/3=10A；左支路=12Ω//12Ω=6Ω，I₂=30/6=5A；故I₁:I₂=10:5=2:1，正確。
考點：分流比例錯誤考點：等效電阻計算誤考點：並聯等效誤算考點：並串聯等效+歐姆定律
載入中…
由圖可知：右支路=1Ω串聯(2Ω+2Ω與4Ω並聯)=1+2=3Ω，I₁=30/3=10A；左支路=12Ω//12Ω=6Ω，I₂=30/6=5A；故I₁:I₂=10:5=2:1，正確。
