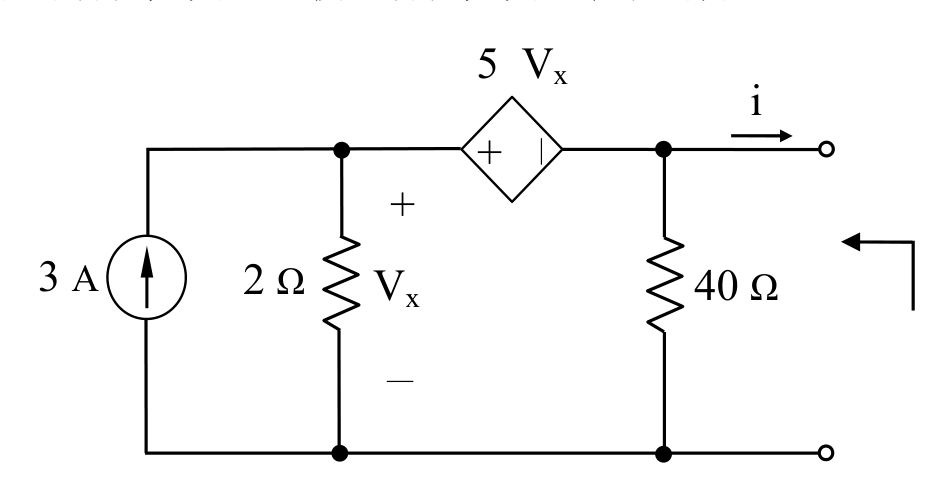

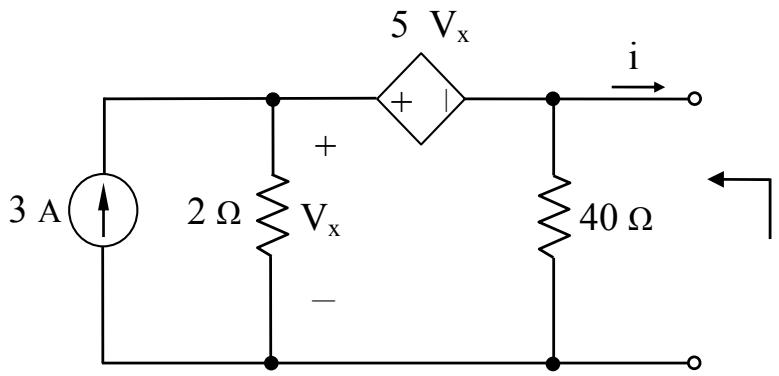

如下圖電路，轉換為戴維寧等效電路後，戴維寧等效電阻值為何？
A10Ω
B-10Ω正確答案
C20Ω
D-20Ω
答案與詳解
為什麼答案是 B
正確答案。獨立電流源3A歸零（斷路）後，在輸出端施加測試電壓V_t，設流入電流為I_t。此時 V_x = 2·I_2（流過2Ω的電流），KCL/KVL分析後得 R_th = V_t/I_t = -10Ω，負值代表相依電源提供能量造成負阻效應。
考點：相依源不可直接合併考點：測試電源法得負阻考點：計算符號方向錯誤考點：負阻方向對但數值錯
載入中…
正確答案。獨立電流源3A歸零（斷路）後，在輸出端施加測試電壓V_t，設流入電流為I_t。此時 V_x = 2·I_2（流過2Ω的電流），KCL/KVL分析後得 R_th = V_t/I_t = -10Ω，負值代表相依電源提供能量造成負阻效應。
