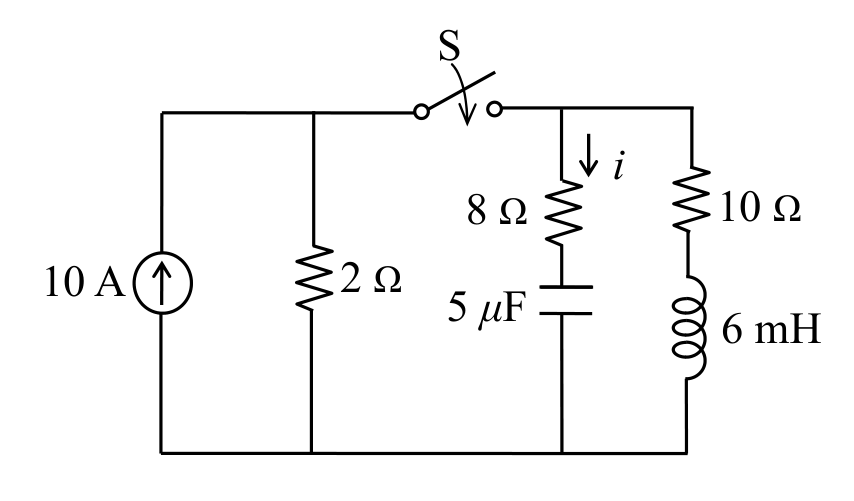

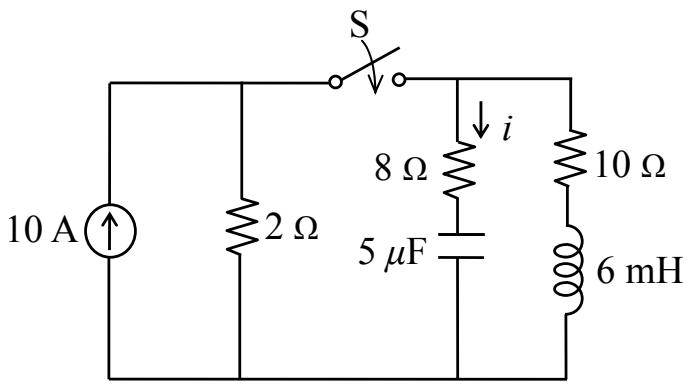

如圖所示，若電容與電感之初始儲能值均為零，試求當開關S投入瞬間電流i之值：
A8安培
B2安培正確答案
C1安培
D0安培
答案與詳解
為什麼答案是 B
投入瞬間電感斷路、電容短路。右側(10Ω+6mH)支路因電感斷路而無電流。中間支路電容短路使8Ω直接跨接於節點，等效為8Ω與左側2Ω並聯於10A電流源。2Ω兩端電壓=10A×(2‖8)=10×1.6=16V，i=16V/8Ω=2A。
考點：初始條件錯誤考點：換路定理/初始值考點：分流公式誤用考點：電容初始條件混淆
