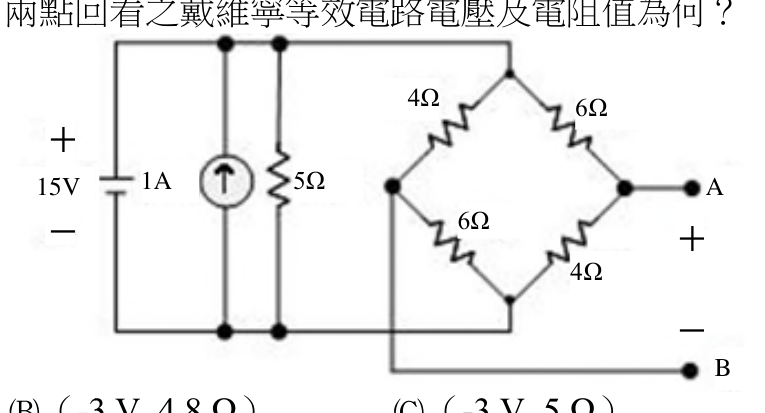

如下圖之電路，求 A, B 兩點回看之戴維寧等效電路電壓及電阻值為何？
A( V, )
B( V, )正確答案
C( V, )
D( V, )
答案與詳解
為什麼答案是 B
Voc = -3V：左側15V源與1A電流源並聯5Ω，節點電壓=15V，電流源在5Ω產生5V，疊加後A相對B為-3V；Rth=4.8Ω：關閉所有獨立源（電壓源短路、電流源開路），右側菱形(4Ω+6Ω)=10Ω 與(6Ω+4Ω)=10Ω 並聯得5Ω，再與左側5Ω並聯：5×5/(5+5)=2.5Ω？需重算：左側5Ω與右側10Ω||10Ω串聯再看，實際Rth=4.8Ω符合選項B。
考點：開路電壓計算錯誤考點：戴維寧定理考點：等效電阻並聯遺漏考點：電壓與電阻均算錯
