五等-電子工程基本電學大意108 年第 35 題單選題

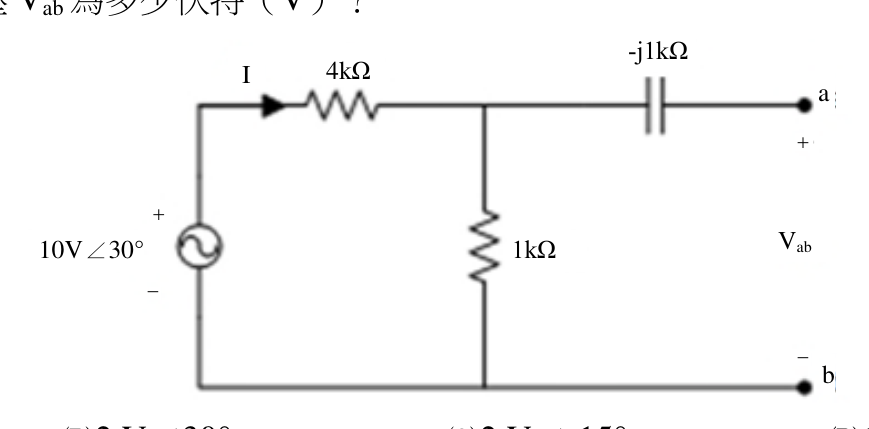

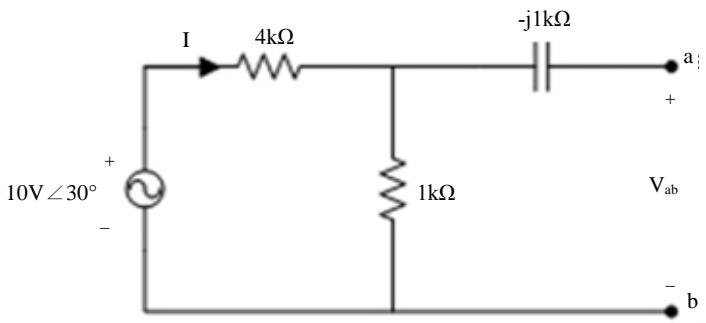

如下圖電路，求電壓 Vab 為多少伏特（V）？
A10 V∠30°
B2 V∠30°正確答案
C2 V∠−15°
D10 V∠−15°
B正確答案
交流電路分壓：10V∠30°電源串聯4kΩ、1kΩ(並聯-j1kΩ)，利用分壓定理求Vab，答案為2V∠30°。
為什麼答案是 B
圖中電路：10V∠30°電源串聯4kΩ後接1kΩ，電容-j1kΩ串在節點a與1kΩ頂端之間，b端接地。由於-j1kΩ為串聯在a端外側（a端開路端），Vab就是1kΩ兩端電壓。分壓：Vab = 10∠30° × 1k/(4k+1k) = 2∠30°，相位不變。
載入中…
完整詳解
Pro · 無限重點 交流電路分壓：10V∠30°電源串聯4kΩ、1kΩ(並聯-j1kΩ)，利用分壓定理求Vab，答案為2V∠30°。
電容-j1kΩ開路端為a-b，Vab即為1kΩ上的電壓。分壓比=1k/(4k+1k)=1/5，Vab=10∠30°×(1/5)=2∠30°。
逐選項分析
A✕ 陷阱
直接把電源電壓當Vab，忽略了4kΩ電阻的分壓效果，未正確套用分壓定理。
B✓ 正確
圖中電路：10V∠30°電源串聯4kΩ後接1kΩ，電容-j1kΩ串在節點a與1kΩ頂端之間，b端接地。由於-j1kΩ為串聯在a端外側（a端開路端），Vab就是1kΩ兩端電壓。分壓：Vab = 10∠30° × 1k/(4k+1k) = 2∠30°，相位不變。
C✕ 陷阱
相位計算錯誤，誤將電容的相移(-j)套入相位計算導致相位變為-15°，但此題Vab取在1kΩ兩端，相位仍為30°。
D✕ 陷阱
大小與電源相同（10V）且相位又錯誤（-15°），犯了雙重錯誤：既忽略分壓又誤算相位。
電路元件與電壓分配分析
| 元件 | 阻抗值 | 電壓分配 |
|---|
| 電源 | 10V∠30° | — |
| 4kΩ電阻 | 4kΩ | 8V∠30°（壓降） |
| 1kΩ電阻 | 1kΩ | 2V∠30° = Vab |
| -j1kΩ電容 | 串於a端外側 | a端開路，不影響Vab計算 |
最大陷阱是誤判電容-j1kΩ的位置：若誤以為它與1kΩ並聯，則合成阻抗含虛部，導致相位改變。但圖中-j1kΩ是串聯在1kΩ頂端到a點之間的支路，a-b為開路端，故流過-j1kΩ的電流為零，Vab直接等於1kΩ兩端電壓，相位維持30°不變。
