初考-電子工程基本電學大意115 年第 14 題單選題

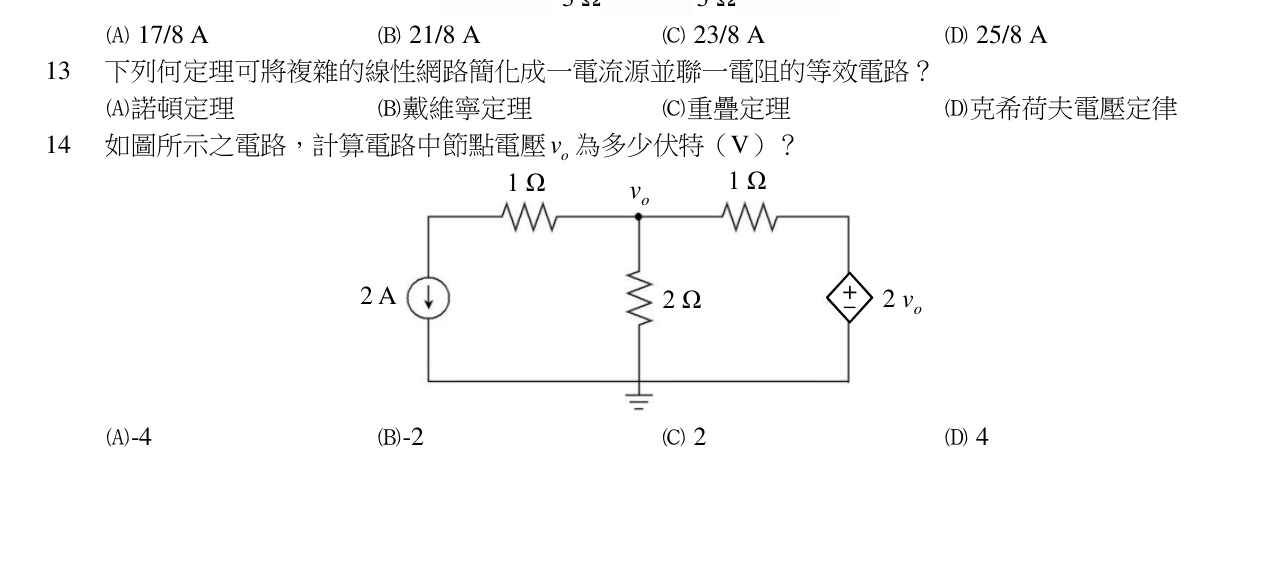

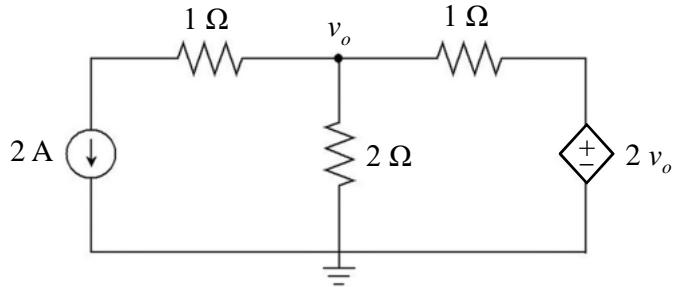

如圖所示之電路，計算電路中節點電壓 vo 為多少伏特（V）？
D正確答案
以節點方程在 vo 點求解，得 vo = 4 V。
為什麼答案是 D
4：正確，由節點方程 2 + vo = vo/2 + vo 解得。
載入中…
完整詳解
Pro · 無限重點 以節點方程在 vo 點求解，得 vo = 4 V。
設左節點為 vo（中間 2Ω 接地）。
左側：2A 電流源往下流入接地端，經 1Ω 到 vo，左端電壓 = 0（電流源接地端），電流由左端流向 vo 為 (0-vo)/1。但 2A 電流源注入左節點。
採 KCL 於 vo：流入 = 流出
2 + (2vo - vo)/1 = vo/2 + (vo - 0)/1
即：2 + vo = vo/2 + vo
→ 2 = vo/2 → vo = 4 V。
逐選項分析
D✓ 正確
4：正確，由節點方程 2 + vo = vo/2 + vo 解得。
注意受控源 2vo 的極性：上正下負，使右端電位為 2vo，會反向「灌入」電流到 vo 節點。
