初考-電子工程基本電學大意115 年第 20 題單選題

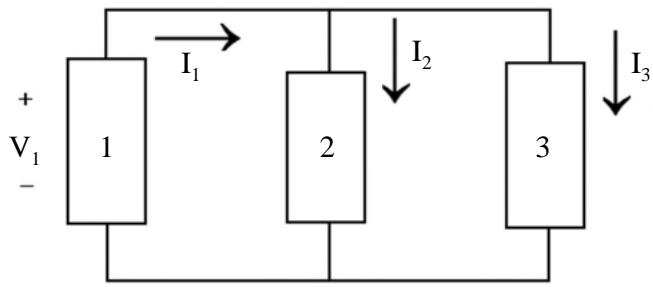

如圖所示之電路，設 $V_{1} = - 3 V$ ， $I_{1} = 14 A$ ， $I_{2} = - 3 A$ ，求 $I_{3}$ 是多少？

題目圖片

A

11

A

B

- 11

A

C

17

A正確答案

D

- 17

A

答案與詳解

C

正確答案

應用克希荷夫電流定律(KCL)，上方節點流入電流等於流出電流，列式 I1 = I2 + I3 代入數值即可秒解，V1 為干擾項。

逐選項解析

A11 A✕ 易錯陷阱

錯誤。誤將 KCL 列為 I3 = I1 + I2 = 14 + (-3) = 11A，搞錯電流流入流出方向，導致加減號錯誤，是常見粗心陷阱。

B-11 A✕ 錯誤

錯誤。不僅 KCL 方向列錯，連正負號也處理錯誤，屬於計算與概念雙重失誤，考試時應避免此類低級錯誤。

C17 A✓ 正確

D-17 A✕ 錯誤

登入查看完整解析

立即註冊,看完整詳解

這題的完整詳解,註冊就能看 · 每天 2 題免費

精選詳解

完整逐選項解析
秒殺解題技巧與破題關鍵
關鍵知識表整理
陷阱與易錯提醒
同考點歷屆題庫連續刷題與錯題本

立即註冊觀看完整詳解已有帳號?登入

接著練習整份考卷查看 115 年初考-電子工程《基本電學大意》完整試題與解答
