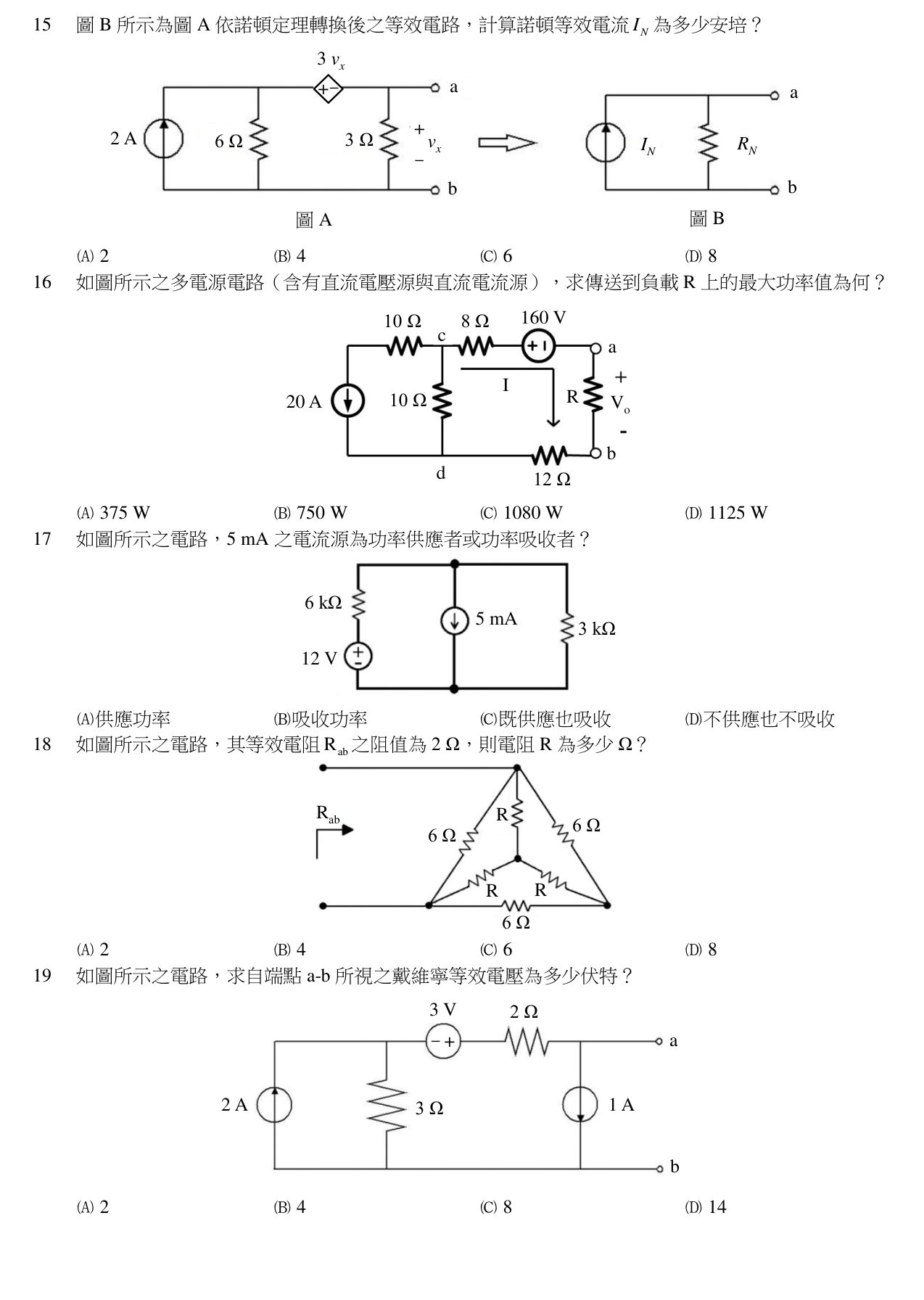

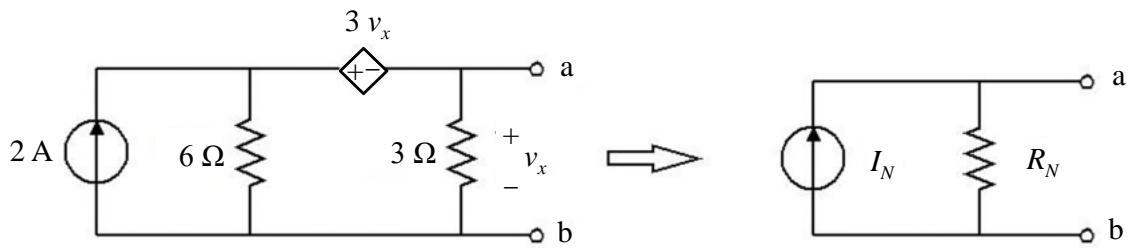

圖 B 所示為圖 A 依諾頓定理轉換後之等效電路，計算諾頓等效電流 IN 為多少安培？
A2正確答案
B4
C6
D8
答案與詳解
為什麼答案是 A
a-b 端短路時，3Ω兩端電壓 vx = 0，相依電壓源 3vx = 0（等效短路），整個上方支路只剩導線，2A 電流源全部流向短路端，IN = 2A
考點：諾頓短路電流考點：相依源短路處理考點：疊加法誤用考點：計算錯誤
