初考-電子工程基本電學大意115 年第 25 題單選題

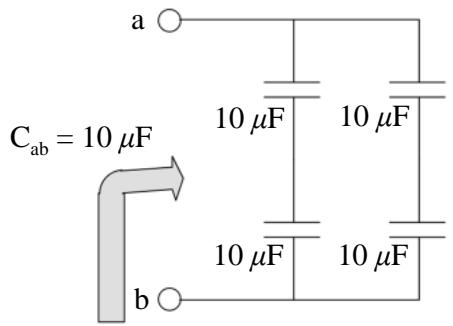

如圖所示電路，使用 4 個 $10 μ F$ 的電容器做串聯及並聯相接，其等效電容量仍為 $10 μ F$ 。假設這 4 個 $10 μ F$ 的電容器的耐壓都是 25 伏特（V），計算此 $10 μ F$ 等效電容電路的耐壓值為何？

題目圖片

A25 伏特

B50 伏特正確答案

C75 伏特

D100 伏特

答案與詳解

B

正確答案

4個電容採「先串後並」，串聯支路耐壓相加(25+25=50V)，並聯支路耐壓不變，故總耐壓為50V。

為什麼答案是 B

正確。圖中為兩條支路並聯，每條支路有兩個電容串聯。串聯耐壓相加(25V+25V=50V)，並聯耐壓不變，故總耐壓為 50V。
