初考-電子工程
115 年 · 第 4 題
初考-電子工程
基本電學大意
115 年
第 4 題
單選題

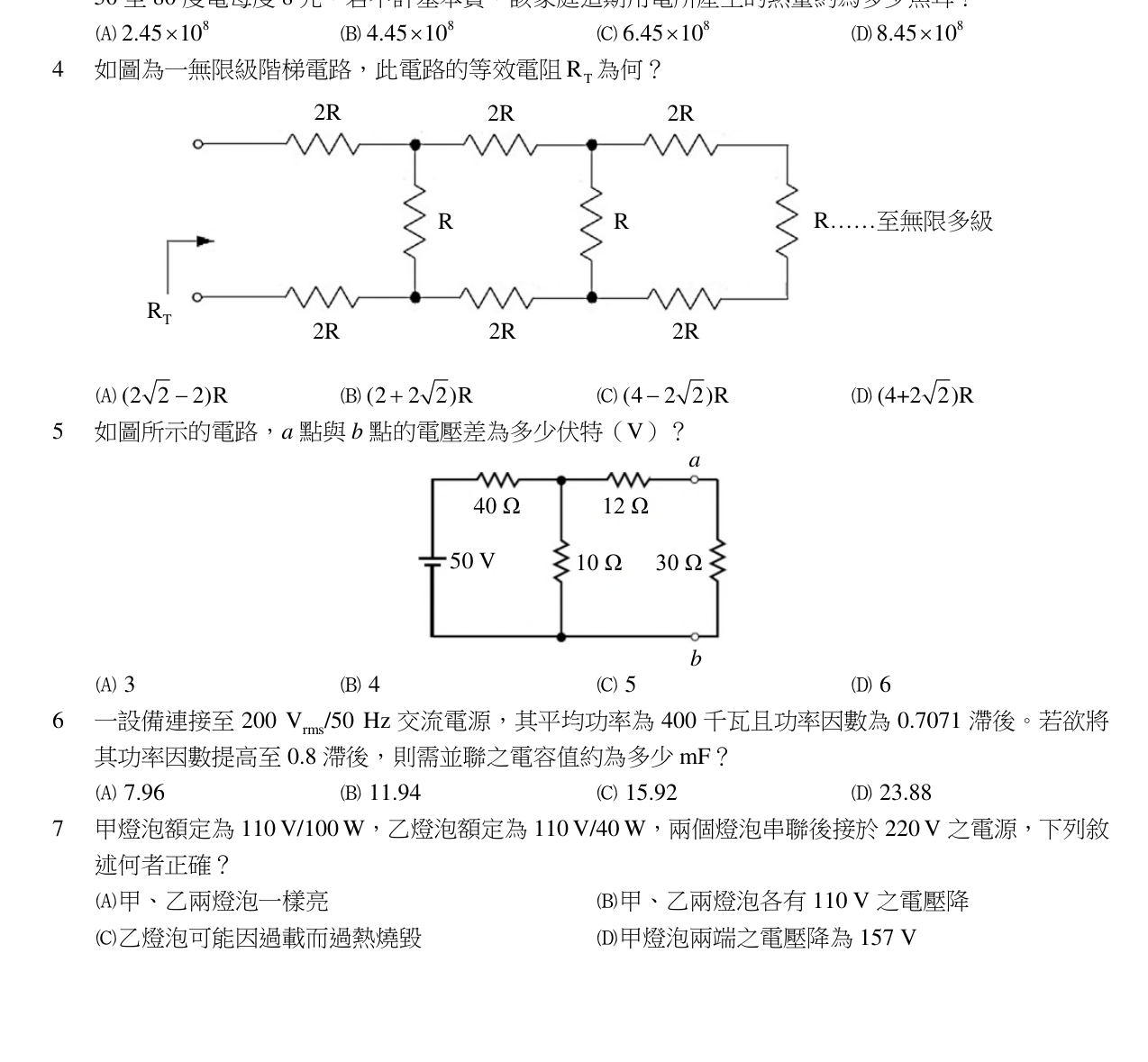

如圖為一無限級階梯電路，此電路的等效電阻
R
T
為何？
A
(
2
−
2
)
R
B
(
2
+
2
)
R
正確答案
C
(
4
−
2
)
R
D
(
4
+
2
)
R
答案與詳解
B
正確答案
利用無限級階梯自相似性，列出 \(R_T = 4R + (R \parallel R_T)\) 解二次方程，得 \(R_T=(2+\sqrt{2})R\)。
