如下圖電路，電流 I 的值為何？（電路圖：120 V 電源經過複雜電阻網路，12 A 電流標示） (A) 6 A (B) 10 A (C) 12 A (D) 20 A

正確答案為 C。利用重疊定理，分別計算電流源與電壓源單獨作用時的電流，兩者同向相加即可求得總電流為12A。 (A) 此為僅單一電源（電流源或電壓源）作用時產生的分支電流，考生若忘記將兩者相加便會誤選此項。 (B) 計算結果錯誤，未能正確應用電路分析基本定理（如節點電壓法或重疊定理）求出真實電流。

國安五等考試-電子組基本電學大意104 年第 15 題單選題

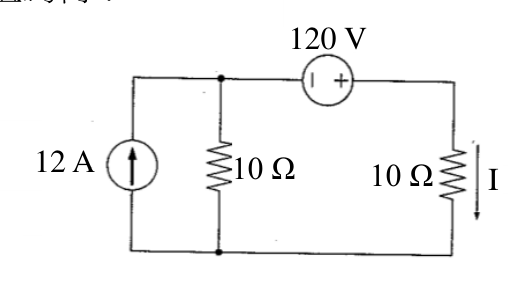

如下圖電路，電流 $I$ 的值為何？（電路圖： $120$ V 電源經過複雜電阻網路， $12$ A 電流標示）

6

10

12

A正確答案

20

答案與詳解

正確答案

利用重疊定理，分別計算電流源與電壓源單獨作用時的電流，兩者同向相加即可求得總電流為12A。

A6 A✕ 易錯陷阱

此為僅單一電源（電流源或電壓源）作用時產生的分支電流，考生若忘記將兩者相加便會誤選此項。

B10 A✕ 錯誤

計算結果錯誤，未能正確應用電路分析基本定理（如節點電壓法或重疊定理）求出真實電流。

C12 A✓ 正確

D20 A✕ 錯誤
