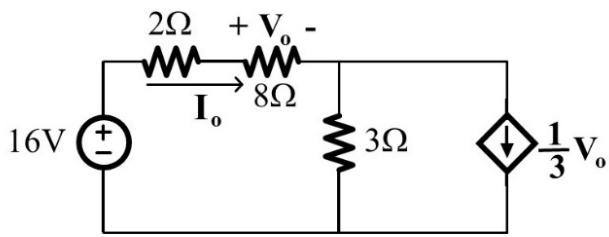

如圖所示之電阻電路具有一相依電流源，求通過 $8 \Omega$ 電阻的電流 $I_{0}$ 值為何？

正確答案為 C。含相依電流源電路,用 KCL 列節點方程式,代入 V₀=8I₀ 求解得 I₀=3.2A

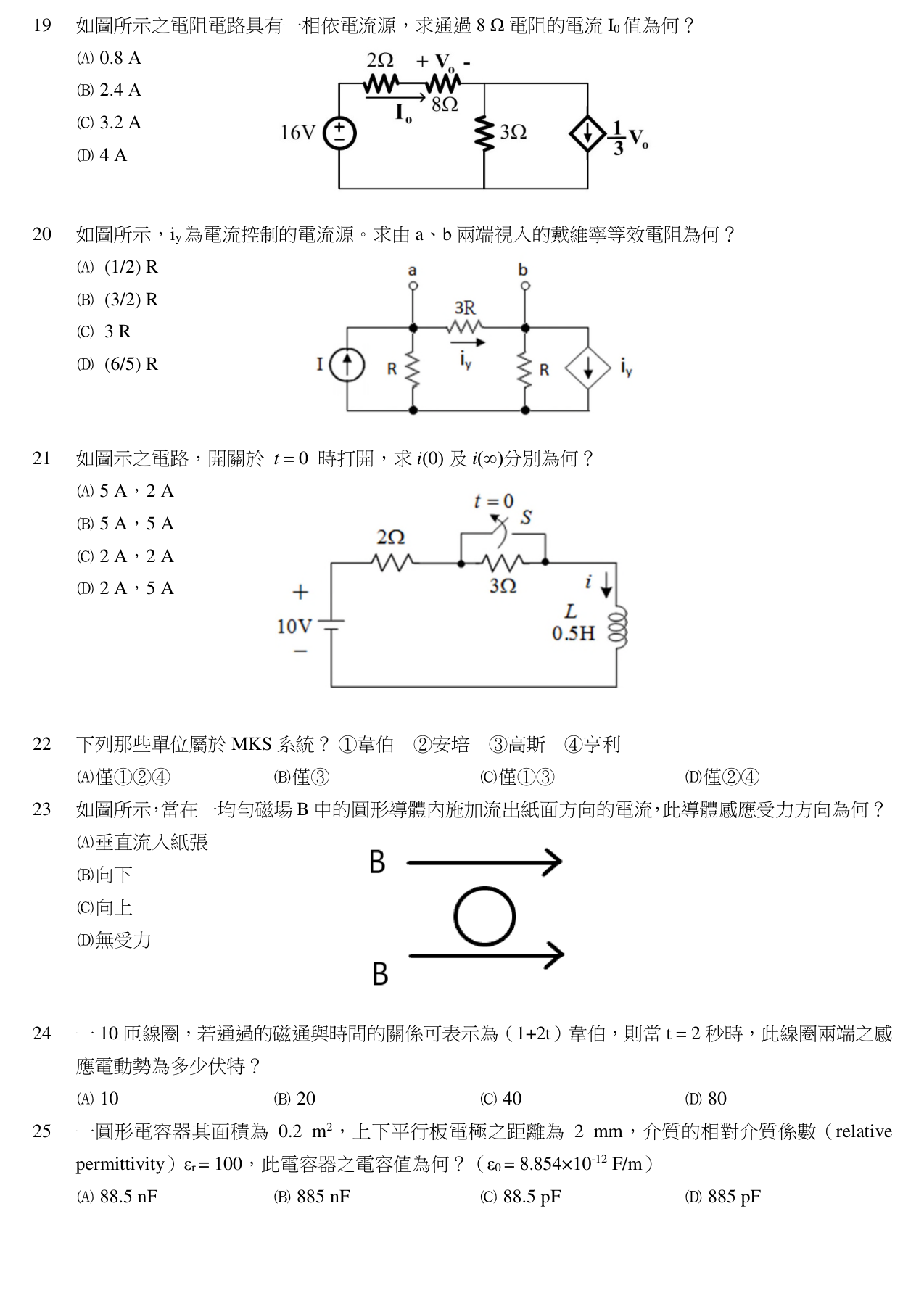

初考-電子工程基本電學大意110 年第 19 題單選題

如圖所示之電阻電路具有一相依電流源，求通過 $8Ω$ 電阻的電流 $I_{0}$ 值為何？

0.8 A

2.4 A

3.2 A

正確答案

4 A

答案與詳解

正確答案

含相依電流源電路,用 KCL 列節點方程式,代入 V₀=8I₀ 求解得 I₀=3.2A

正確。由 KCL:I₀=(16-10I₀)/3+(8I₀)/3,解得 5I₀=16,I₀=3.2A
