初考-電子工程
110 年 · 第 20 題
初考-電子工程
基本電學大意
110 年
第 20 題
單選題

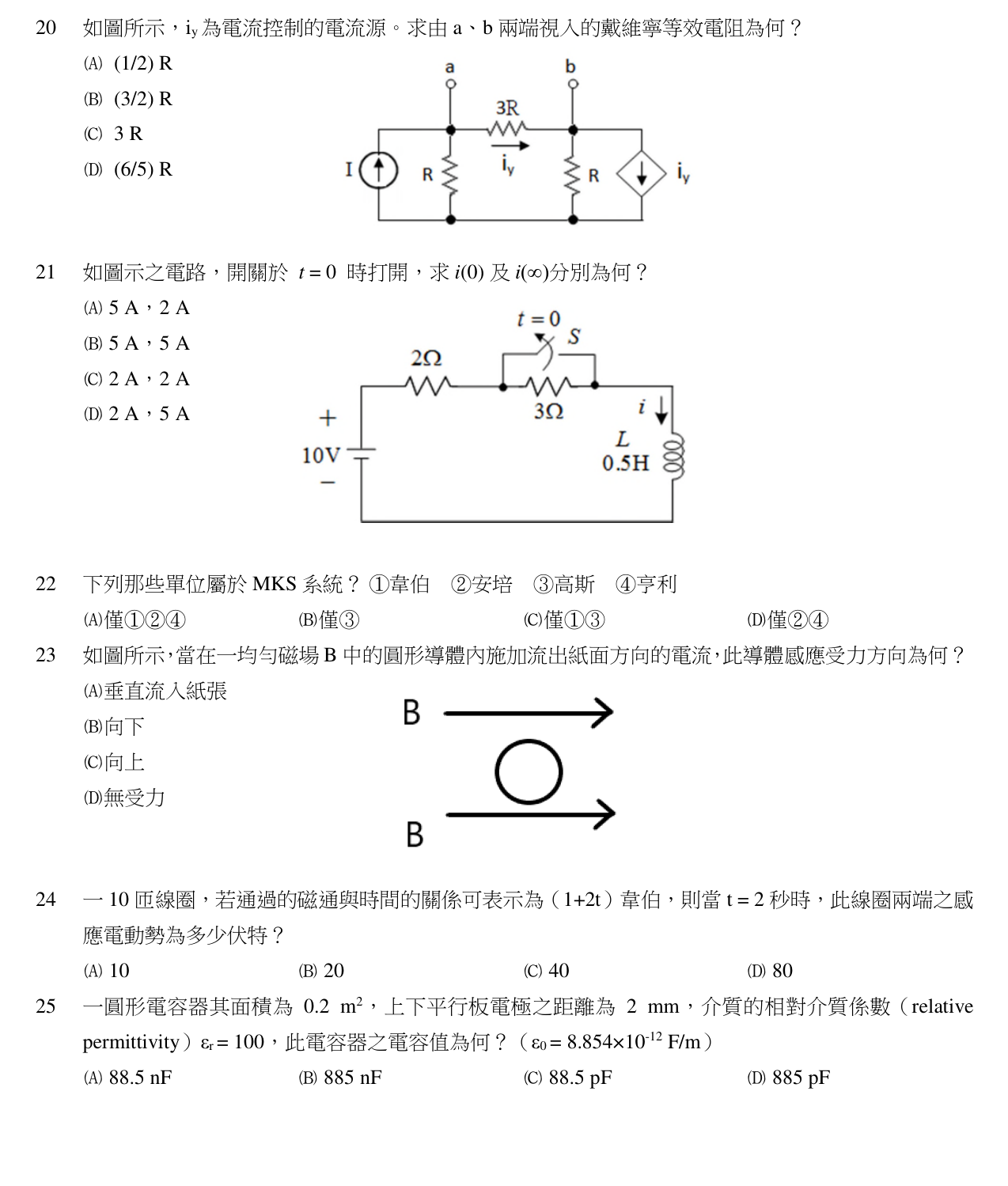

如圖所示，
i
y
為電流控制的電流源。求由 a、b 兩端視入的戴維寧等效電阻為何？
A
2
1
R
B
2
3
R
正確答案
C
3
R
D
5
6
R
答案與詳解
B
正確答案
關閉獨立源 I（開路），於 a-b 端加測試電壓 v，利用 KCL 含受控源解出 \(v_1=v,\ v_2=-v/2\)，得 \(R_{th}=v/i=\tfrac{3}{2}R\)。
