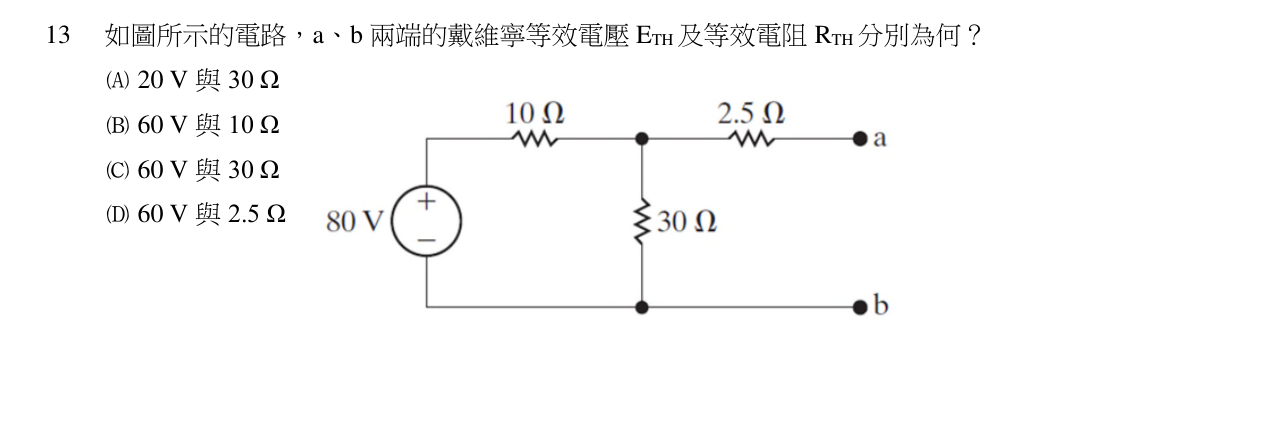

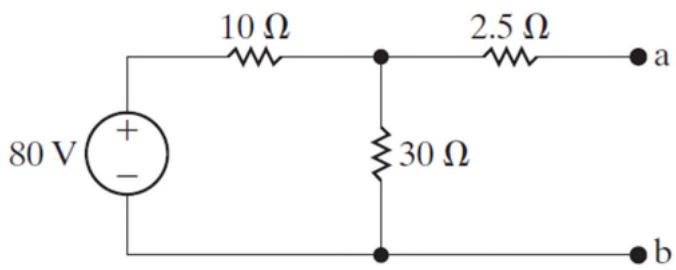

如圖所示的電路，a、b 兩端的戴維寧等效電壓 ETH 及等效電阻 RTH 分別為何？
A20 V 與 30 Ω
B60 V 與 10 Ω正確答案
C60 V 與 30 Ω
D60 V 與 2.5 Ω
答案與詳解
為什麼答案是 B
a、b 開路時 2.5Ω 無電流，ETH 即為 30Ω 兩端電壓：80 × (30/40) = 60V。求 RTH 時將 80V 電壓源短路，從 a、b 看入的電阻為 10Ω 與 30Ω 並聯後，再與 2.5Ω 串聯：(10//30) + 2.5 = 7.5 + 2.5 = 10Ω。
考點：分壓定理誤用考點：戴維寧定理考點：等效電阻計算
