初考-電子工程
107 年 · 第 15 題
初考-電子工程
基本電學大意
107 年
第 15 題
單選題

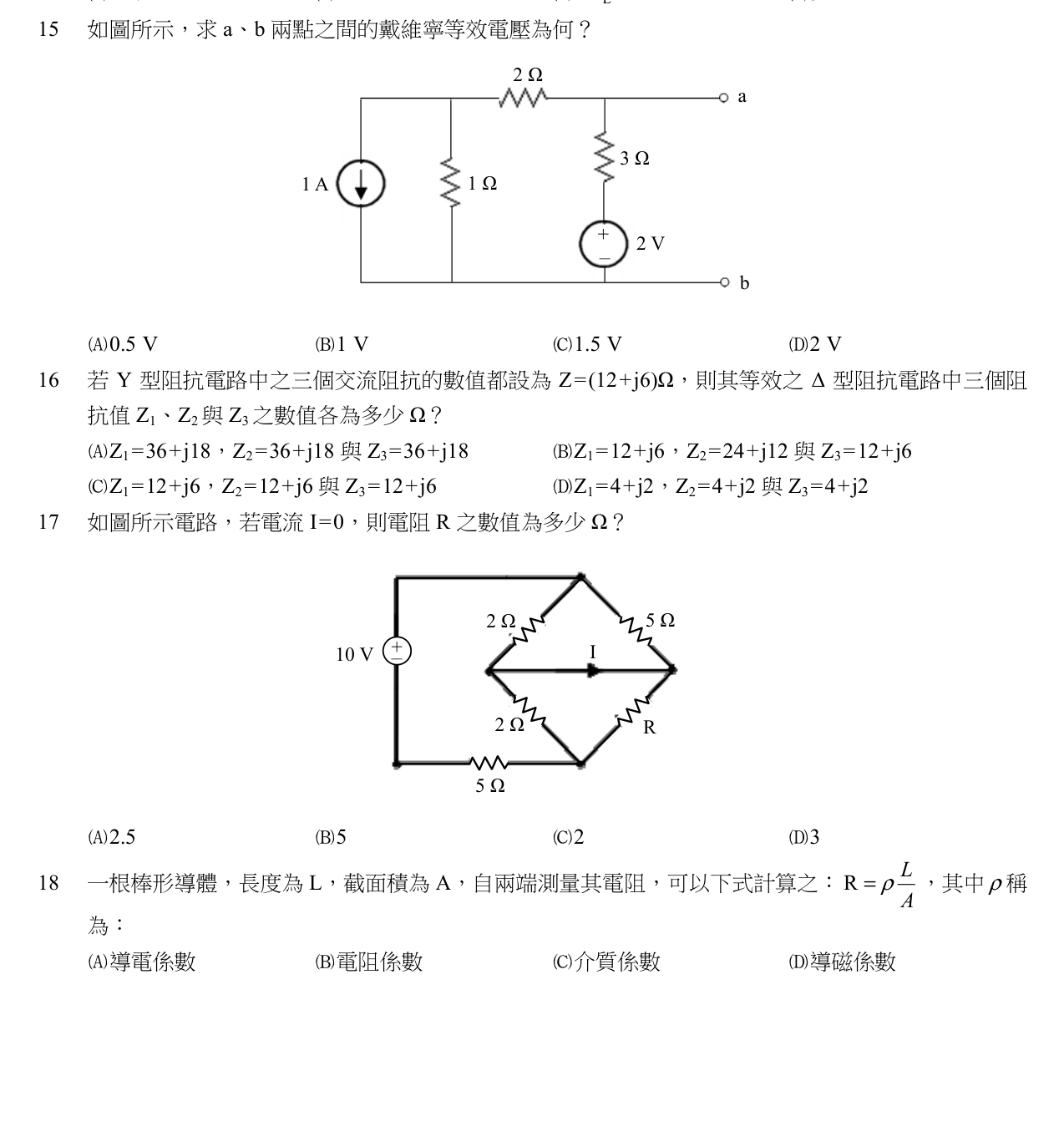

如圖所示，求 a、b 兩點之間的戴維寧等效電壓為何？
A
0.5 V
正確答案
B
1 V
C
1.5 V
D
2 V
答案與詳解
A
正確答案
a-b 開路，以 b 為參考點列兩條 KCL 方程式，解得 \(V_{th}=V_{ab}=0.5\,V\)，選 (A)。
