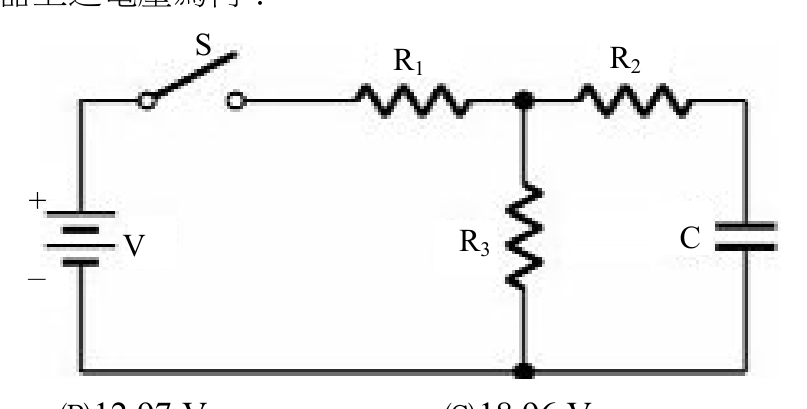

如圖所示， 伏特，，，，，電容器無初始電壓，當開關 S 閉合後 秒時，電容器上之電壓為何？
A正確答案
B
C
D
答案與詳解
為什麼答案是 A
正確答案。穩態Vth=30×10/(10+10)=15V；Rth=R2+(R1//R3)=5+5=10Ω；τ=10×0.02=0.2s；v(0.2)=15×(1-e^(-0.2/0.2))=15×(1-e^-1)=15×0.6321≈9.48V
考點：RC暫態電壓考點：Rth計算錯誤考點：τ錯誤考點：超出穩態值
