初考-電子工程基本電學大意107 年第 38 題單選題

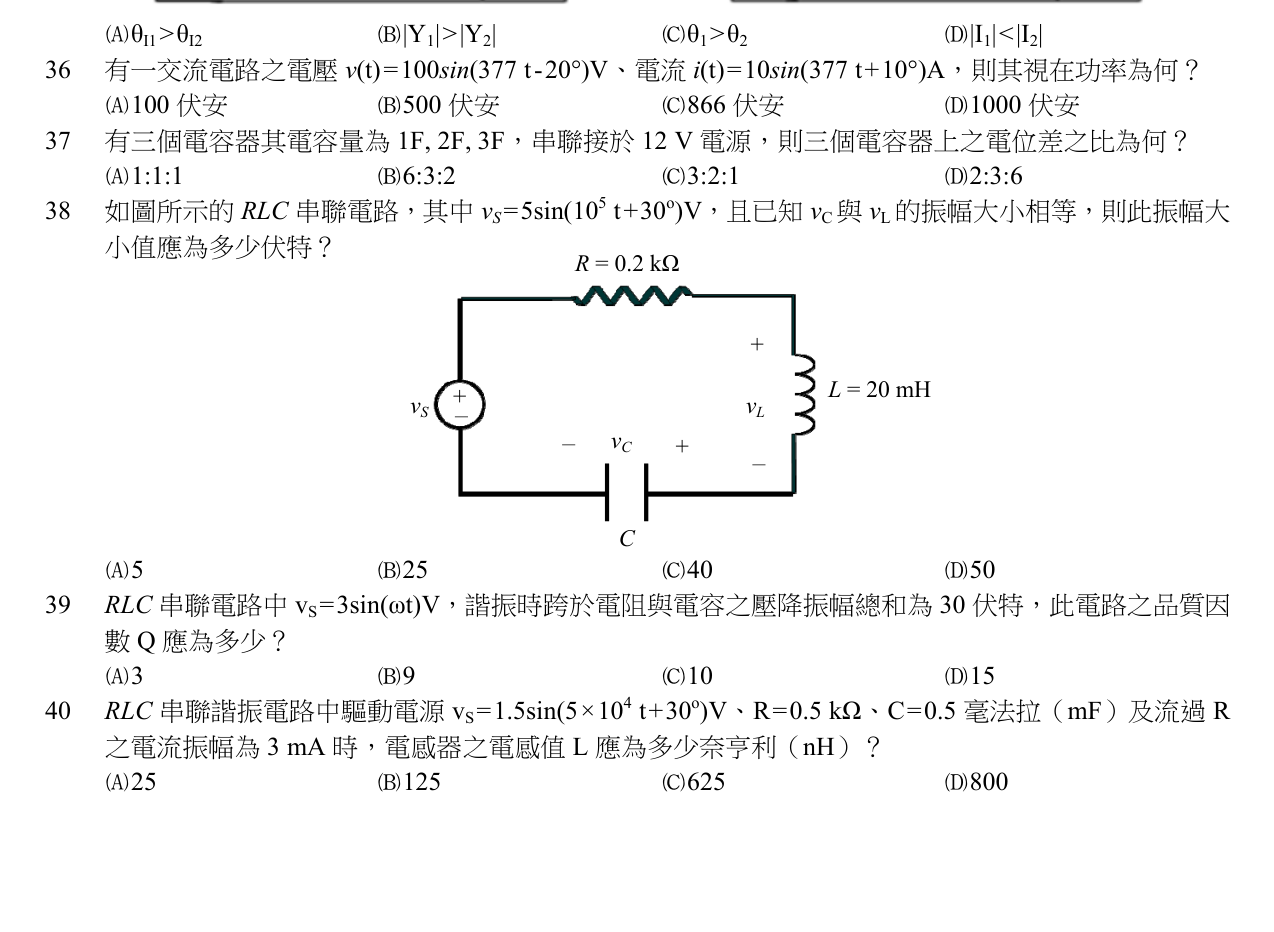

如圖所示的 RLC 串聯電路，其中 V，且已知 與 的振幅大小相等，則此振幅大小值應為多少伏特？

題目附圖
A5
B25
C40
D50正確答案
答案與詳解
D
正確答案
vL=vC 表示電路發生串聯諧振，總阻抗=R，電流振幅=Vs/R，再乘上 XL 即得 vL 振幅 = 50 V。
