初考-電子工程基本電學大意106 年第 15 題單選題

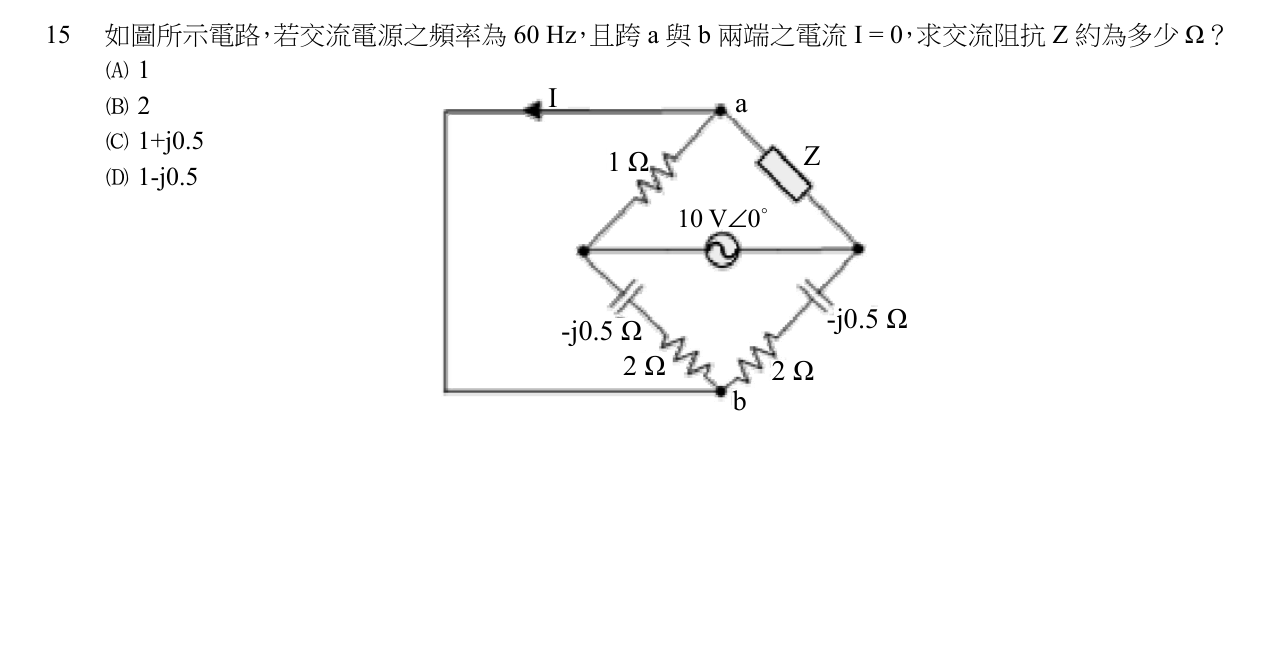

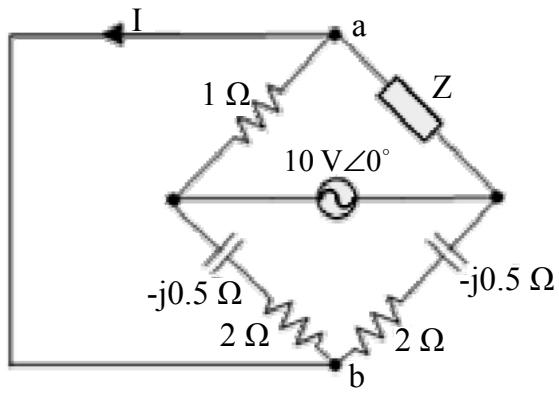

如圖所示電路，若交流電源之頻率為 $60$ Hz，且跨 a 與 b 兩端之電流 $I = 0$ ，求交流阻抗 $Z$ 約為多少 $Ω$ ？

1

正確答案

2

1 + j 0.5

1 - j 0.5

答案與詳解

正確答案

此題為惠斯登電橋平衡題,當I=0時對臂乘積相等,可解出R_L並求出總阻抗Z=1Ω。

正確。電橋平衡(I=0)時,中間支路斷開等效,電路化簡後總阻抗為純電阻1Ω。
