初考-電子工程
106 年 · 第 18 題
初考-電子工程
基本電學大意
106 年
第 18 題
單選題

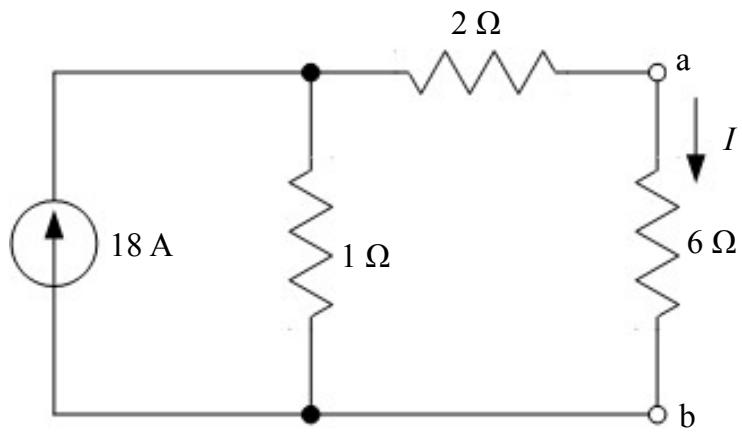

如圖所示，試求 6 Ω 電阻兩端 a-b 點間之諾頓等效電流為何？
A
1 安培
B
2 安培
C
3 安培
D
6 安培
正確答案
答案與詳解
D
正確答案
移除 6Ω 後將 a-b 短路，2Ω 被短路旁路，18A 在 4Ω 與 8Ω 間分流；流入 a 節點經 8Ω 之電流 \\(=18\\times 4/(4+8)=6\\) A，由 KCL 即為短路線電流，故 \\(I_N=6\\) A。
