初考-電子工程基本電學大意106 年第 40 題單選題

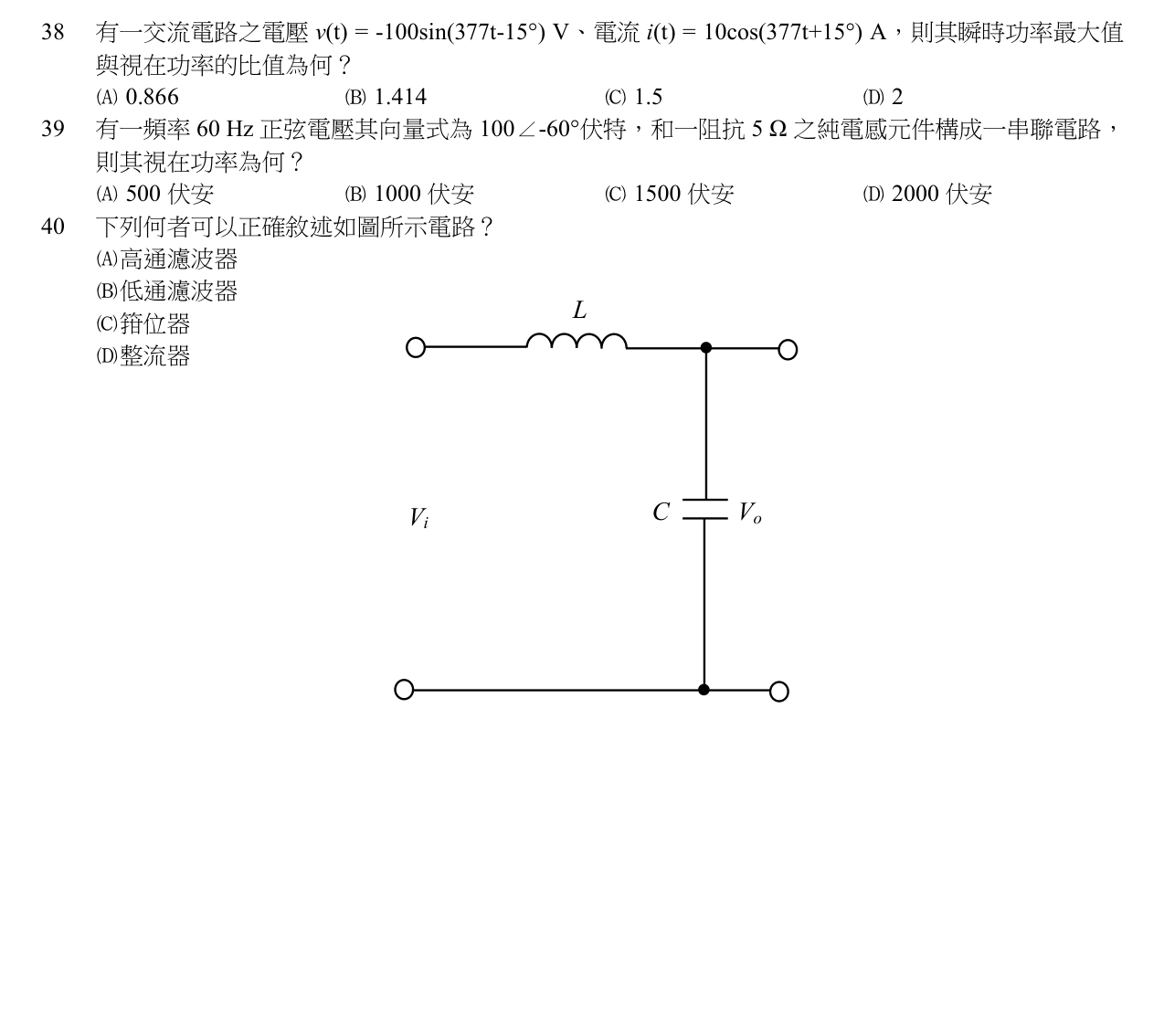

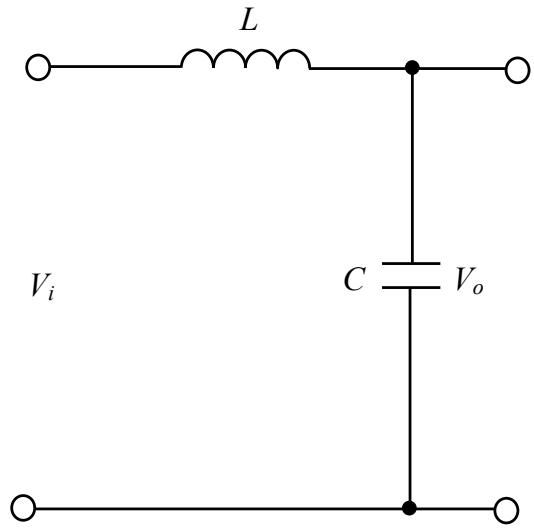

下列何者可以正確敘述如圖所示電路？

題目圖片
A高通濾波器
B低通濾波器正確答案
C箝位器
D整流器
答案與詳解
B
正確答案
串聯電感阻擋高頻，並聯電容旁路高頻，輸出取自電容兩端，故為低通濾波器。

為什麼答案是 B

正確。電感串聯阻抗隨頻率增加而增大(阻高頻)，電容並聯阻抗隨頻率增加而減小(旁路高頻)，低頻信號得以順利輸出。
